Плоскости

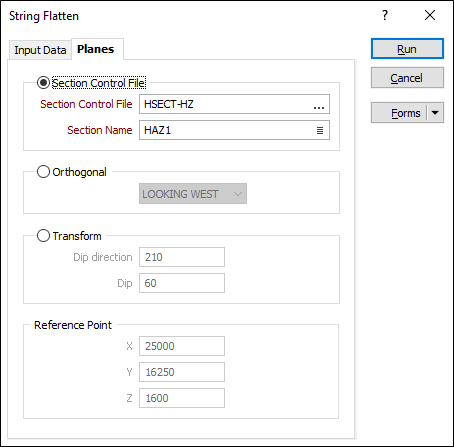

Во вкладке Плоскости, в диалоговом окне Распрямление стрингов, укажите плоскость проекции, которая будет использоваться для распрямления стрингов в Файле ввода. Вам доступны три опции определения плоскости:
Контрольный файл разрезов
Используйте опцию Контрольный файл разрезов, чтобы выбрать одну или несколько плоскостей разреза в контрольном файле разрезов. Нажмите на значок поиска (или дважды щелкните левой кнопкой мыши) и выберите расположение Файла, содержащего разрезы.
Щелкните по кнопке Список, чтобы выбрать один или несколько разрезов. Вы можете выбрать несколько разрезов с помощью мыши, удерживая клавишу CTRL или SHIFT.
Определение плоскости
Вы можете выбрать опцию Ортогональная или Неортогональная.
Ортогональная
Выберите опцию Ортогональная для того, чтобы задать планарные пересечения с помощью ортогональной плоскости проекции (НА ЗАПАД, НА СЕВЕР, ПЛАН).
Неортогональная
Выберите опцию Неортогональная для того, чтобы определить планарные пересечения с помощью неортогональной плоскости проекции.
Введите значения Направления падения и Падения, которые будут использоваться, чтобы рассчитать преобразование. Значение Падения должно быть положительным.
Точка отсчета
Введите для плоскости, которую вы определили, Точку отсчета, использующуюся в качестве начала, от которого будут образовываться плоскости.
Шаг
Укажите значение шага, который определить положение каждой плоскости.
Количество плоскостей
Укажите количество требуемых плоскостей.
Запуск
Нажмите на кнопку Запустить для запуска процесса.
