Курсор CAD

Во вкладе Стринги, в группе Выборка, нажмите на Курсор CAD, чтобы включить/отключить отображение Курсора CAD. Обратите внимание на то, что Курсор CAD является видимым, если используется соответствующий режим работы мышки (Инструмент выбора, Инструмент измерения и т.д.).

Чтобы изменить настройки отображения курсора, откройте выпадающее меню:

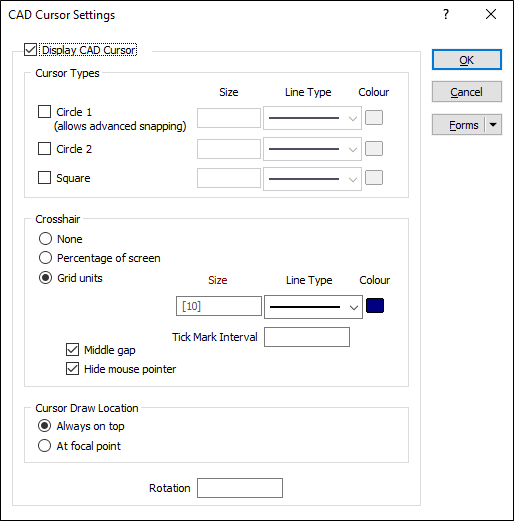

Настройки курсора CAD

Выберите эту опцию, чтобы активировать отображение курсора CAD:

Типы курсора

Для настройки курсора выберите комбинацию форм круга и квадрата, включая опцию с возможностью привязки по краям Круга 1 (с расширенной привязкой). Этот метод работает только когда вы создаете новые точки или линии в режиме Привязать к линии, либо перемещаете точки мышкой с активированным инструментом привязки в режиме Привязать к линии.

Задайте тип, размер и цвет линий окружностей и квадратных фигур, которые вы выбрали.

Размер и площадь круга определяются радиусом.

Перекрестие

Укажите, будете ли вы отображать перекрестие. Перекрестие может изменяться как процентное соотношение к экрану или как указанная длина, измеряемая в единицах сети (значение по умолчанию равно 10).

Если вы выбрали последний вариант, вы можете задать интервал рисок вдоль каждой оси.

Укажите тип линии, размер и цвет линий перекрестия.

Используйте опцию Промежуточный интервал, чтобы показать/скрыть интервал в середине перекрестия.

Выберите опцию Скрыть курсор мыши, чтобы отключить курсор, когда вы используете инструмент выбора.

Местоположение курсора

Выберите, как будет располагаться курсор - всегда поверх остальных элементов или в точке фокусировки, проходя через объекты в зависимости от их относительной глубины.

Если вы работаете с вертикальным растягиванием или у вас активирован режим перспективы, форма курсора будет невидимой. Перекрестие будет видимо только если перекрестие установлено на Процентное соотношение к экрану.
