Параметры графика

При запуске функции Карта полувариограммы, вы можете отобразить панель Параметры графика рядом с самим графиком. Это позволит вам настроить опции Направленные и Лаг и просмотреть результат на карте полувариограммы.

Опции направления

Количество направлений

Количество угловых приращений (инкрементов) должно покрывать 360° карты. Например, значение 72 произведен приращения в 5° (360 ÷ 72).

Используйте бегунок, чтобы настроить соответствующее значение, и просмотрите результат на карте полувариограммы. Как вариант, введите значение в поле ввода.

Наложение (секторы)

Увеличивает область поиска пар текущего сектора путем добавления этого количества секторов с каждой стороны. Например, настройка 1.5 сгруппирует в пару все точки, попадающие в пределы 1.5 секторов с обеих сторон текущего сектора.  Увеличивайте это значение, когда на карте появляется много шума.

Используйте бегунок, чтобы настроить соответствующее значение, и просмотрите результат на карте полувариограммы. Как вариант, введите значение в поле ввода.

Диапазон

Ограничивает ширину секторов поиска (на ваше усмотрение). Например, установив 10, вы избежите того, что сектор поиска будет больше 10 единиц сети (метров или футов) в каждую сторону текущего направления.

Используйте бегунок, чтобы настроить соответствующее значение, и просмотрите результат на карте полувариограммы. Как вариант, введите значение в поле ввода. Настройка бегунка на Минимум или Максимум очистит значение Диапазона.

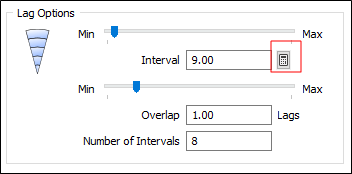

Опции интервала

По интервалам

Интервал лага - это размер шага, используемого для определения радиальных расстояний на карте. Например, его настройка на значение 25 сгенерирует секторы на радиальных расстояниях в 25 инкрементов (единицы сети). Это количество должно быть близким к среднему расстоянию между пробами.

Используйте бегунок, чтобы настроить соответствующее значение, и просмотрите результат на карте полувариограммы. Как вариант, укажите значение в поле ввода или щелкните по кнопке Автовычисление  чтобы рассчитать значение.

Наложение (интервалы)

Увеличивает соседство проб, объединяемых в пары текущего лага путем добавления этого количества впереди и позади лага. Например, настройка 2 сгруппирует в пару все точки, попадающие между двумя лагами с каждой стороны текущего лага. Увеличивайте это значение, когда на карте появляется много шума.

Используйте бегунок, чтобы настроить соответствующее значение, и просмотрите результат на карте полувариограммы. Как вариант, введите значение в поле ввода.

Количество интервалов

Количество лагов на карте. Вместе с интервалом данная опция определяет общий радиус карты. Например, настройка его на 15 с интервалом лага, равным 25, создаст карту с радиусом 375 (в единицах сети). Этот радиус должен составлять где-то половину диагонального расстояния через площадь исследуемой области. Уменьшите количество лагов, если вы увидите промежутки вокруг внешней границы.

Вычислить истинное

Кнопка Вычислить может находиться в одном из двух состояний и изначально задана по умолчанию.

С помощью настроек опций карты в панели Параметры графика вы можете активировать интерактивный режим, и сможете наблюдать мгновенные обновления своей карты. Эта аппроксимация (в большей степени, чем вычисление истинного) карты вариограммы делает бегунки настроек в панели более чувствительными.

При настройке значений в панели Параметры графика, вы можете нажать на Вычислить истинное, чтобы пересчитать истинную карту с использованием настроек, которые вы задали в интерактивном режиме.

Вы можете использовать кнопку Предыдущий вид, чтобы вернуться к просмотру, который был до того, как вы задали параметры в интерактивном режиме.
