Панели задач

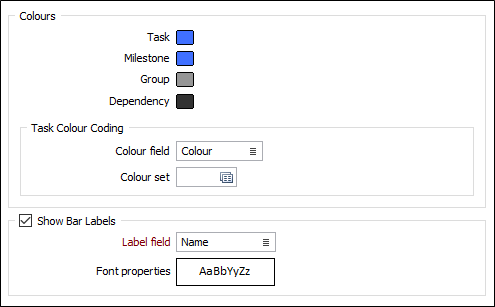

Во вкладке Панели задач в форме Диаграмма Ганта задайте цвет отображения задач, групп и зависимостей в диаграмме Ганта. Предусмотрена возможность применить цветовую кодировку к задачам.
Кроме этого, вы можете выбрать цвет для этапов. Этапы - это задачи, у которых нет продолжительности поэтому они могут обозначать скорее событие, чем задачу. В диаграмме Ганта они отображаются в виде ромбов.
Цветовая кодировка
Поле цвета
Укажите имя поля, содержащее значения, которые будут применяться для цветовой кодировки данных просмотра. Если вы привязываете значения Поля цвета к Набору цветов, в этом случае значения в Поле цвета должны быть корректными цветовыми определениями RGB, HTM, Hex или Integer.
| Формат | Пример | |
|---|---|---|
| RGB | 89,169,215 | упорядоченный RGB |
| HTML Hex | #59A9D7 | упорядоченный BGR |
| Hex | 0x59a9d7 | упорядоченный BGR |
| Int | 5876183 | упорядоченный BGR: КРАСНЫЙ + (ЗЕЛЕНЫЙ*256) + (СИНИЙ*65536) |
Вы можете выбирать значения цветов непосредственно из Поля цвета, без указания Набора цветов. В этом случае вы можете выбрать форматированное поле цвета.
Вы можете просматривать и редактировать значения RGB, присвоенные полю Цвет в окне Свойства. Нажмите на многоточие, чтобы открыть окно для выбора Цвета:
Набор цветов
Укажите имя поля, содержащее значения, которые будут использоваться с Набором цветов для цветовой кодировки отображения.
Показывать метки столбцов
Выберите этот параметр, чтобы в диаграмме Ганта для каждой задачи отображалась метка, а также задайте характеристики шрифта текста метки.
Поле метки
Двойным нажатием левой кнопки мыши (или с помощью кнопки поиска) выберите имя поля, из которого значения Меток будут отображаться для каждой задачи.
Свойства шрифта
Нажмите на кнопку Свойства шрифта, чтобы настроить характеристики шрифта меток.
