Создать сетку высот маркирующего пласта (кровля, подошва или средняя точка)

Во вкладке Сетка / ЦМП, в группе Создание сеток : нажмите на Создать сетку, чтобы создать сеточную поверхность изолиний.

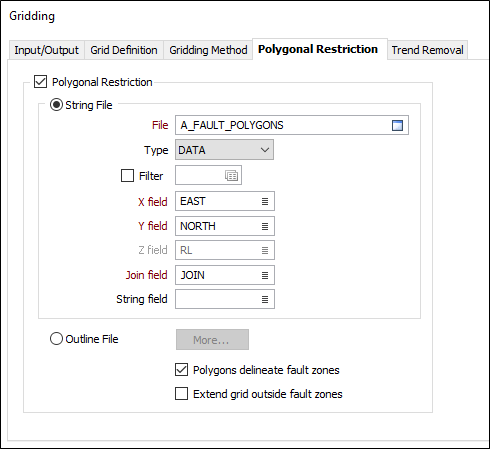

Нажмите на вкладку Ограничение полигонами.

Используйте Файл значений высоты маркирующего пласта и выберите Высоту в качестве Поля сетки. Для Границ сетки задайте подходящие значения размера блока по осям X и Y (как правило указывается одинаковое значение).

Установите Метод построения сетки на Кригинг, а для Параметров модели выберите сохраненную форму полувариограмммы (значений высоты).

Согласно проверенному на практике правилу, поиск составит порядка 75% Диапазона, установленного полувариограммой.

Поскольку разлом был идентифицирован, используйте опцию Ограничение полигонами, чтобы определить Зоны разломов. Отметьте флажком поле "Полигоны оконтуривают зоны разломов". После активации этой опции, в ходе процесса гриддинга (создания сетки), ячейки, попадающие внутрь любого полигона, будут использовать только точки внутри данного полигона.

Выберите опцию Точная интерполяция, чтобы учитывать эти данные (это уже в какой-то степени регулируется установкой нулевых Ураганных значений. Однако соблюдение всех данных возможно только в случае, если точка наблюдения находится очень близко к центру моделируемой ячейки).

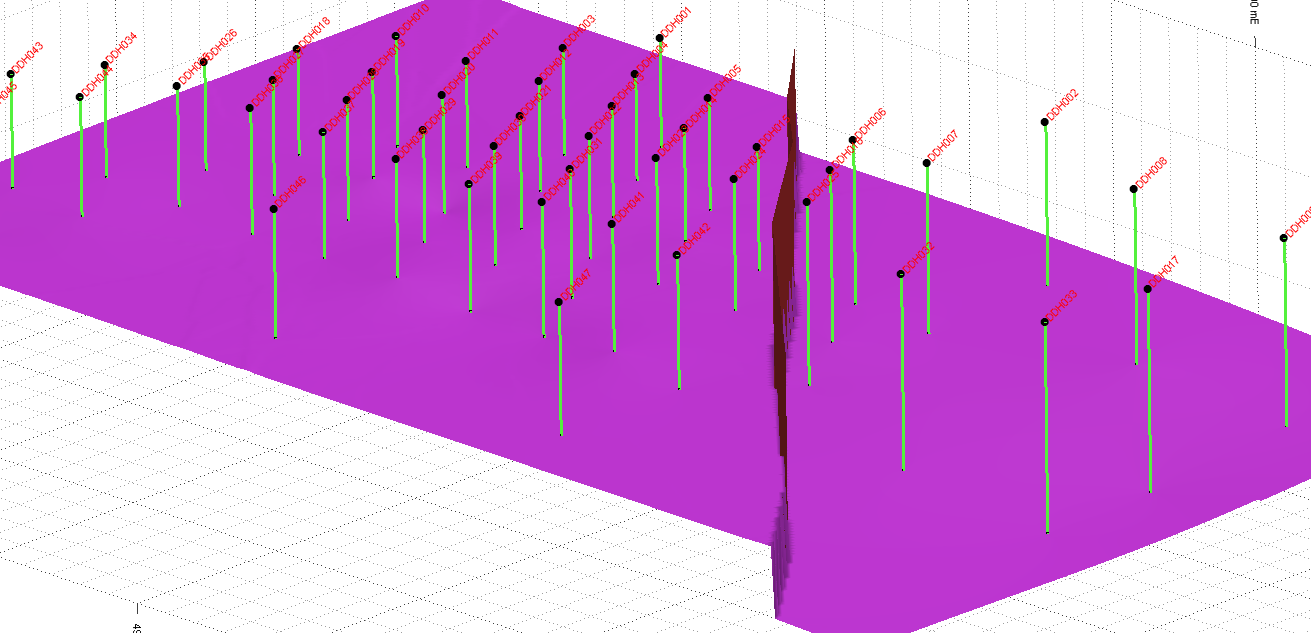

Сетку высот можно визуально проверить в Визексе.

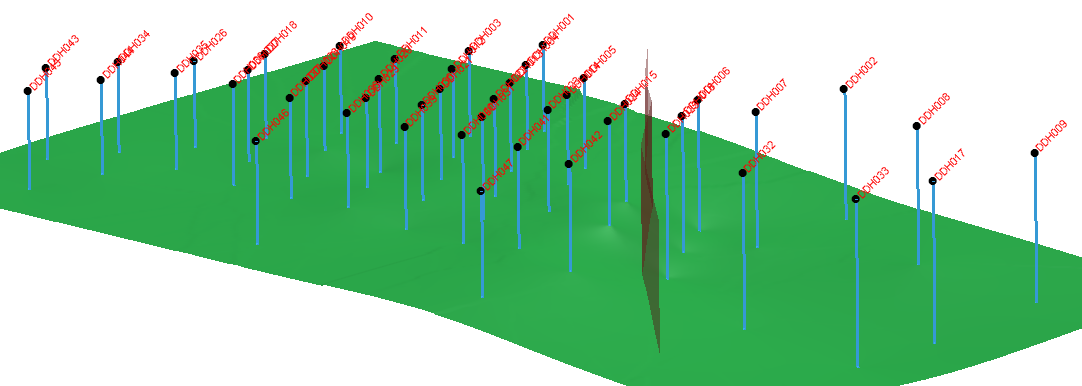

В сетке выше используются те же параметры, за исключением опции Ограничить полигонами, которая будет отключена.
