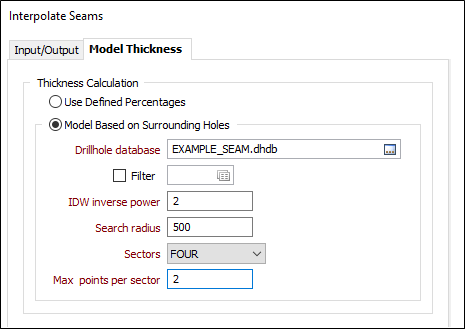

Смоделировать мощность

Если необходимо вычислить мощность вставленного интервала, во вкладке Смоделировать мощность вам предлагается инструмент определения для того, чтобы это значение было смоделировано на основе информации из окружающих скважин. Эта функция использует базу данных, чтобы провести простой двухмерный поиск по кругу, центром которого является сомнительная скважина, и предпримет попытку найти эквивалентные интервалы в соседних скважинах, после чего взвесить результаты, используя стандартные методы построения сетки (метод обратных расстояний).

Эти функции используют следующую методологию: Интерполировать пласты, Добавить межпластовые породные прослои и Экстраполировать маркирующий пласт. Базовый принцип всегда является одним и тем же, несмотря на то, что оцениваемые "значения" могут быть разными. Например, функция Интерполировать пласты разделяет Материнский пласт на Дочерние составляющие. Здесь вычисляется относительная мощность Дочерних пластов (слоев). Функция Экстраполировать моделирует истинную мощность.

Функция Интерполировать пласты не использует какие бы то ни было результаты текущего моделирования.

Например: Согласно стратиграфии, Пласт S10 состоит из слоев S11 и S12. BH01 является первой скважиной, смоделированной функцией Интерполировать пласты. Интервал S10 заменяется интервалами S11 и S12. Их (относительная) мощность основана на информации из окружающих скважин, где интервалы S11 и S12 задокументированы по отдельности (по-видимому, вследствие разделения).

BH02 также имеет задокументированный интервал S10. Тем не менее, при моделировании разделения пластов для данной скважины, процесс будет игнорировать BH01, поскольку эти (новые) значения мощности S11 и S12 были вычислены процессом моделирования.

При невозможности обнаружить релевантные данные внутри определенного радиуса поиска, функции, которые вычисляют соотношения (а не истинную мощность), будут опираться на процентные значения в определении Стратиграфии. Если процентные значения не определены, соотношения будут равномерно пропорционально распределены.

Использовать заданное процентное соотношение

Выберите эту опцию, чтобы вычислить значения мощности слоев, используя относительные процентные соотношения во вводном Файле стратиграфии.

Смоделировать на основе окружающих скважин

Выберите эту опцию, чтобы исследовать интервалы из окружающих скважин на предмет выяснения того, как Материнские пласты будут разделяться на их Дочерние составляющие. Задайте следующие параметры поиска данных:

База данных скважин

Дважды щелкните мышью (или нажмите на клавишу F3), чтобы выбрать Базу данных скважин (БДС), содержащую данные по интервалам, которые вы будете использовать для моделирования мощности слоев на основе скважин, окружающих опорный пласт.

Фильтр

Установите флажок и настройте фильтр, если вы хотите ограничить информацию, обрабатываемую из базы данных скважин.

Ниже приведены параметры, определяющие эллипс поиска данных, которые будут использоваться для вычисления мощности соответствующего слоя:

Метод обратных расстояний

Вес, заданный каждой точке, попадающей в эллипс поиска, обратно пропорционален значению расстояния от центра, возведенному в степень, заданную в окне 'Степень метода обратных расстояний'.

С помощью этого метода создается сетка с постоянным размером ячеек и с очень большим радиусом поиска, который включает в себя все точки файла ввода. После этого грубая модель, созданная с использованием метода обратных расстояний, будет применяться в качестве данных ввода для функции сплайна методом минимальной кривизны.

Радиус поиска

Фигура поиска, которая зависит от указанного вами количества секторов (см. ниже), определяет значение Радиуса поиска, которое вам необходимо задать:

• Если Фигурой поиска является КРУГ, укажите радиус сферы поиска данных в единицах оси X.
• Если в качестве Фигуры поиска задан ЭЛЛИПС, укажите радиус эллипса в направлениях X и Y.

В целом, для наибольшей эффективности работы, следует начать с радиуса в 1,5-2 раза больше шага сетки.

Секторы

Это число определяет на сколько частей будет поделена область поиска данных. Чтобы определить, сколько точек данных может быть использовано в пределах всей фигуры поиска, максимальное количество точек умножается на количество секторов.

Например, если вы выбрали ЧЕТЫРЕ сектора, формой поиска является сфера, максимальное количество точек - 15, тогда будут использоваться ближайшие 15 точек в каждом секторе сферы, итого - 60 точек.

Максимальное количество точек в секторе

Максимальное количество точек, которое используется при оценке блока. Максимальное допустимое количество составляет 150 точек. Если определено более одного сектора, каждый сектор может независимо работать с максимальным количеством точек. (например 150 точек x 4 сектора = 600 точек).

Если количество точек в секторе превышает максимально допустимое, используются ближайшие точки.

Запустить

В заключение, щелкните по кнопке Запустить и запустите процесс интерполяции.
