Метки скважин

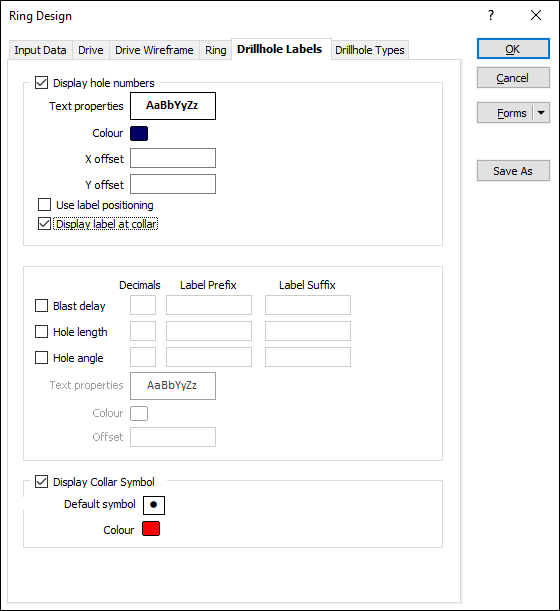

Во вкладке Метки скважин, в диалоговом окне Проектирование вееров, укажите характеристики отображения скважин.
Показать номера скважин
Выберите данную опцию, чтобы отобразить номера скважин.
Для нумерации скважин: Дважды щелкните по полю Предварительного просмотра Свойства текста, чтобы выбрать шрифт и задать свойства текста для меток.
Двойным щелчком левой кнопки мыши выберите цвет меток.
Смещение по X и Y
Используйте поля Смещение по X и Смещение по Y, чтобы задать смещение для меток.
Использовать расположение метки
Установите этот флажок, чтобы использовать значения положения метки (заданные как часть свойств скважины) для определения расположения номеров скважин. Если значения положения метки не определены, номера скважин располагаются на устье.
Показывать метку на устье
Установите этот флажок, чтобы разместить метки на устье каждой скважины.
Показывать метки

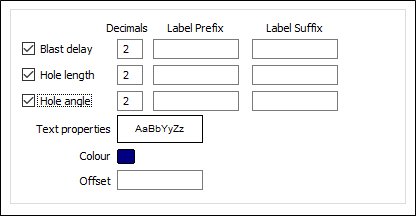

Задайте следующие настройки:
- задержку взрыва для каждой скважины
- длину каждой скважины
- угол каждой скважины
Кроме этого, вы можете задать десятичную точность (кол-во знаков после запятой) значений, которые выводятся в просмотр (по умолчанию она равна нулю), а также указать префикс метки и суффикс метки.
Дважды щелкните по полю Предварительного просмотра Свойства текста, чтобы выбрать шрифт и задать свойства текста для меток. и задайте цвет текстовой аннотации.
Чтобы сместить метки, укажите значение в единицах сетки.
Задержка взрыва, Длина и Угол всегда отображаются в качестве свойств скважины и включены в отчет по чертежу буровых вееров.
Показывать символ устья
Вы можете вывести в просмотр символы устья скважины. Задайте символ и выберите его цвет.
