Импорт из IREDES
IREDES - это международный стандарт обмена данными по бурению, а также промышленный стандарт, который унифицирует обмен данных между горным оборудованием и компьютерными системами. Тип файла ввода/вывода - XML.
Обратите внимание, что поле Номер скважины (ID) каждой скважины во вводном файле IREDES должно содержать числовое значение. Все скважины с пустым или буквенно-цифровым идентификатором (ID) будут игнорироваться при импорте.
Если запущена функция импорта, приложение пытается идентифицировать и сопоставить каждую спроектированную скважину с соответствующей фактической скважиной в импортированном файле. Таким образом, импортированные фактические скважины будут иметь тот же Номер и Диаметр, что и соответствующие спроектированные (запланированные) скважины. Обратите внимание, что в некоторых случаях спроектированные скважины могут быть пробурены, это означает, что некоторые фактические скважины во вводном файле могут не иметь соответствующих запланированных скважин в базе данных проекта буровых вееров.
В этом случае таким скважинам присваивается уникальный номер. Опцию Диаметр скважин по умолчанию можно использовать, чтобы указать диаметр всех импортированных фактических скважин, у которых в базе данных проекта вееров нет аналогичных спроектированных (запланированных) скважин.

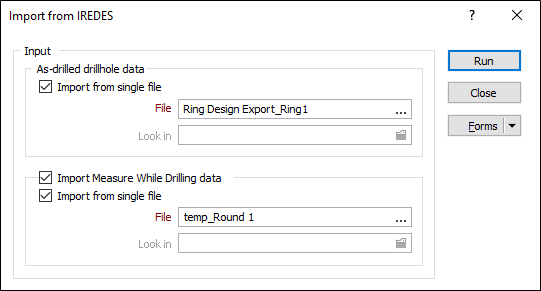

Данные фактических скважин
Импорт из одного файла
Выберите эту опцию, чтобы импортировать данные из одного файла. Дважды щелкните левой кнопкой мыши (или нажмите на многоточие), чтобы выбрать местоположение файла ввода.
Обратите внимание на то, что файл ввода файл должен быть файлом отчета о качестве производительности буровой установки (DRPQual). Файлы плана производства буровой установки (DRPPlan) не могут быть импортированы.
Для импорта из нескольких вводных файлов, отключите эту опцию и дважды щелкните мышью по полю Папка (либо используйте кнопку поиска), чтобы перейти к папке, в которой расположены эти файлы.
Импорт данных измерений во время бурения
Выберите эту опцию, чтобы активировать Импорт данных измерений во время бурения.
Импорт из одного файла
Установите этот флажок, чтобы импортировать данные измерений при бурении из одного файла.
Дважды щелкните мышкой (или нажмите на многоточие), чтобы перейти к расположению вводного файла MWD.
Чтобы импортировать данные MWD из нескольких вводных файлов, убедитесь, что флажок не установлен, и дважды щелкните мышкой в поле Папка в, чтобы перейти к папке, в которой находятся эти файлы.

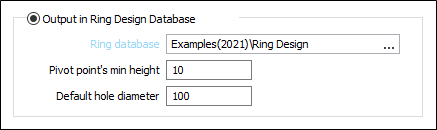

Вывод в базу данных проекта скважин
Выберите эту опцию, чтобы указать, что информацию о положении веера можно получить из файла базы данных вееров Micromine (* .MMRDF).
База данных вееров
Дважды щелкните левой кнопкой мыши (или нажмите на многоточие), чтобы выбрать имя Базы данных для информации о положении веера.

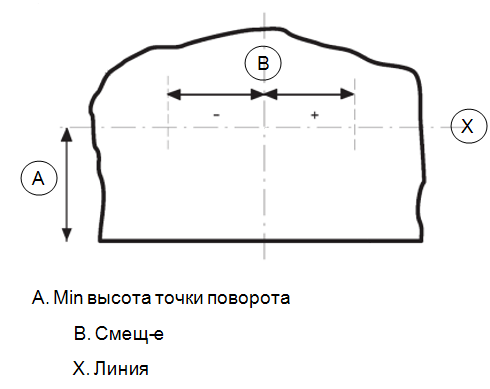

Минимальная высота точки поворота
Укажите минимальную высоту точки поворота (стрелы станка) от подошвы выработки.
Для установок Sandvik Самая нижняя точка поворота используется в качестве начала для преобразования проектных координат в координаты плана бурового станка. Такая точка становится на станке точкой 0,0,0. Скважины экспортируются в преобразованные координаты, таким образом Точка поворота для скважины - это ее начало, а Точка подошвы - это конец скважины.
Диаметр скважин по умолчанию
Если запущена функция импорта, приложение пытается идентифицировать и сопоставить каждую спроектированную скважину с соответствующей фактической скважиной в импортированном файле. Таким образом, импортированные фактические скважины будут иметь тот же Номер и Диаметр, что и соответствующие спроектированные (запланированные) скважины. Обратите внимание, что в некоторых случаях спроектированные скважины могут быть пробурены, это означает, что некоторые фактические скважины во вводном файле могут не иметь соответствующих запланированных скважин в базе данных проекта буровых вееров.
В этом случае таким скважинам присваивается уникальный номер. Опцию Диаметр скважин по умолчанию можно использовать, чтобы указать диаметр всех импортированных фактических скважин, у которых в базе данных проекта вееров нет аналогичных спроектированных (запланированных) скважин.

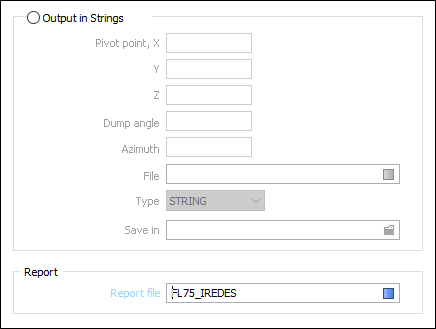

Вывод в стринги
Выберите эту опцию, чтобы ввести параметры, определяющие положение веера, где информацию о положении веера нельзя получить из файла базы данных вееров Micromine (* .MMRDF).
Точка поворота
Укажите координаты X, Y и Z для точки поворота.
Угол поворота

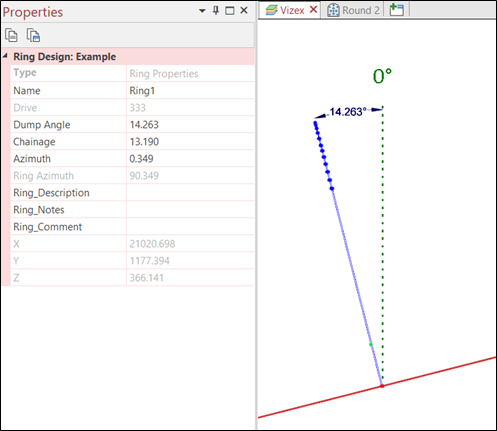

Угол поворота - это угол наклона плоскости веера. Угол, отображаемый в окне Свойства, представляет собой угол плоскости веера, измеренный на длинном разрезе. Смотрите пример (ниже) угла к выработке, указанного для выбранного веера на наклонной выработке.
Азимут
Азимут веера рассчитывается как [Азимут + 90], где Азимут - это азимут выработки в местоположении веера.
Файл
Если вы импортируете данные из одного файла, введите (или щелкните значок Выбрать, чтобы выбрать) имя файла вывода.
Тип
В раскрывающемся списке выберите тип файла вывода.
Сохранить в
Если вы выполняете импорт из нескольких файлов, у вас имеется возможность создать отдельный файл вывода на каждый файл ввода, файлы вывода получают свои имена в соответствии с именами файлов ввода. Дважды щелкните мышью в поле Сохранить в (или нажмите на кнопку поиска), чтобы перейти к папке, в которую будут записаны файлы.
Отчет
Файл отчета
Дважды щелкните левой кнопкой мыши (или используйте кнопку поиска) и выберите имя Файла отчета. В этот файл будет записано количество обработанных записей, а также удачные и неудачные операции процесса.
