Новый макет

Во вкладке Главная или во вкладке Визекс, в группе Чертеж, выберите Открыть | Новый макет, чтобы выбрать шаблон и использовать его как макет для нового чертежа.

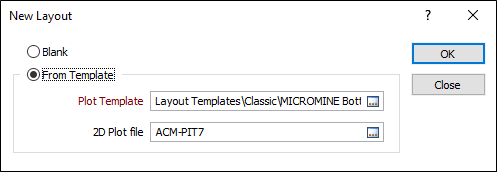

  1. В диалоговом окне Новый макет выберите опцию Из шаблона:

    2. Стандартные шаблоны, доступные для работы, находятся в папке \Environment в папке профиля пользователя: %allusersprofile%\Micromine\Micromine\Environment

  1. Дважды щелкните в поле ввода или нажмите на многоточие, чтобы выбрать файл Шаблона чертежа (.PTX).

    2. При необходимости выберите другую папку, в которой хранится необходимый вам шаблон.

  1. При желании, вы можете выбрать файл чертежа 2D (файл .PEL, созданный в более ранних версиях приложения). Это наиболее быстрый способ создания нового макета из шаблона чертежа и старого 2D чертежа.
  2. Нажмите Открыть.

Чтобы создать чертеж, используя шаблон:

  1. Выберите опцию Создать файл чертежа во вкладке Главная или во вкладке Визекс, в группе Чертеж.

  2. В диалоговом окне используйте опцию Автозагрузка и выберите шаблон.
