Файл вывода

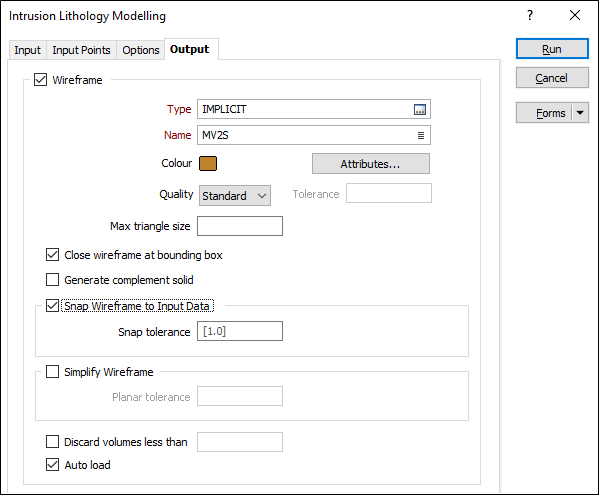

Во вкладке Вывод укажите тип и имя каркаса вывода.
Каркас
Тип и Имя
Двойным нажатием (или с помощью кнопки поиска) задайте тип и имя каркаса, который будет создан на основе стрингов ввода.
Цвет
Выберите цвет по умолчанию для каркаса.
Атрибуты
Нажмите на кнопку атрибуты, чтобы настроить атрибуты для каркаса вывода.
Заданные пользователем атрибуты могут быть внесены в поля Файла вывода. Кроме этого, для каждого из этих атрибутов вы можете указать соответствующие значения по умолчанию. Значения по умолчанию используются в случае, если соответствующее значение в Файле ввода отсутствует.
Качество
Этот параметр обеспечивает удобный способ контроля качества и скорости создания каркаса. Вам доступно пять настроек качества: Низкое, Стандартное, Высокое, Ультра и Задано пользователем.
Установка качества на Низкое позволяет быстро генерировать общую форму каркасов вывода.
За исключением опции Задано пользователем, каждый параметр качества имеет предварительно установленное значение допустимой погрешности. Допустимая погрешность для Низкого качества примерно в два раза выше, чем для Стандартного, что, в свою очередь, вдвое больше, чем для Высокого качества и т.д.
Допустимая погрешность для значения Задано пользователем устанавливается пользователем. Пределов для указанного пользователем значения допустимой погрешности не существует (и, следовательно, минимального размера ячейки), ограничение налагается лишь возможностями системной памяти.
Допуск
Задайте допуск (в единицах сетки).
Поверхность, извлекаемая из условной модели, выполняется с точностью, заданной допуском. Таким образом, разница между поверхностью каркаса и теоретически совершенной математической моделью попадает в пределы измеренного допуска расстояния.
Максимальный размер треугольника
Чтобы исключить большие ячейки, укажите параметр Максимальный размер треугольника в единицах сетки.
По умолчанию размер ячеек контролируется параметром допуска, который указывает максимальную ошибку между отображаемой поверхностью и фактической поверхностью. Как правило, более крупные ячейки используются там, где поверхность относительно плоская, а более мелкие ячейки используются там, где поверхность имеет высокую кривизну.
Если указан Максимальный размер треугольника, то все треугольники будут этого размера или меньше, если они не пройдут тест на допуск.
Замкнуть каркас в прямоугольной рамке
Если вы выбрали эту опцию, то программа будет автоматически замыкать каркас. Если эта опция не выбрана, каркас будет незамкнутым в том месте, где он пересекает указанные границы. Следовательно, он не будет являться корректным солидом.
Создать дополнительный солид
Если выбран этот параметр, будет создан отдельный каркас, охватывающий пространство между контактной поверхностью и краем интересующей области , который является внешним по отношению к ВКЛЮЧЕННЫМ интервалам, указанным во вкладке Ввод.
Дополнительный каркас будет иметь то же имя, что и основной каркас, с добавлением суффикса «_complement» (дополнительный - англ.).
Привязать каркас к данным ввода
Сгенерированные каркасы могут иметь небольшое смещение от точек, из которых они были созданы. Выберите эту опцию, чтобы привязать каркасы к данным ввода. Если расстояние между двумя треугольниками меньше, чем указанное в Допуске привязки, в результате процесса привязки самый близкорасположенный треугольник будет смещен к каждой точке привязки.
Если вы не введете значение, будет использоваться допуск по умолчанию, равный 1 метру.
Точки привязки являются начальной и конечной точками интервалов ВКЛЮЧЕНИЯ.
Если интервал ВКЛЮЧИТЬ начинается с устья, он будет добавлен в качестве точки привязки только в том случае, если во вкладке Ввод установлен флажок Создать подсечения на устье.
Аналогично, если интервал ВКЛЮЧИТЬ заканчивается в конце скважины, он будет добавлен в качестве точки привязки только в том случае, если во вкладке Ввода установлен флажок Создать подсечения на забое скважины.
Упростить каркас
Выберите эту опцию, чтобы уменьшить число вершин в триангуляции, выявив те точки, которые могут быть удалены без повреждения триангуляции, на основании плоскостного допуска:
- Планарный допуск. Это значение определяет максимальное расстояние для продвижения триангуляции в любом направлении после удаления вершин.
Если плоскостной допуск не задан, тогда по умолчанию будет использоваться значение 0,01. Использование большего значения для плоскостного допуска может привести к значительным изменениям триангуляции.
Не учитывать объемы менее чем
При выборе данной опции будут удалены все автономные оболочки треугольников с объемом меньше указанного Минимального объема.
Любое значение, меньшее или равное нулю, сделает удаление объема невозможным.
Автозагрузка
Выберите эту опцию, чтобы загрузить созданный каркас в Визекс. Для автоматически загружаемого каркаса используется 3D Заполненный режим просмотра.

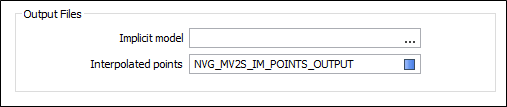

Файлы вывода
Условная модель
Укажите (или нажмите на многоточие, чтобы выбрать) имя файла условной модели (*.im).
Файл условной модели (*.im) может использоваться в виде вводных данных для функции Условное | Сервис | Вывод условной модели. Данная функция позволяет создавать различные файлы триангуляции или точек на выводе для одной и той же модели, в связи с чем нет необходимости каждый раз пересчитывать модель.
Интерполированные точки
Введите (или нажмите кнопку с многоточием, чтобы выбрать) имя выходного файла, в который будут записаны интерполированные точки.
