Вставить точки

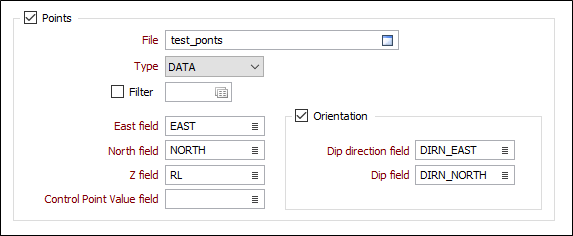

Используйте вкладку Точки ввода, чтобы указать набор точек, которые можно использовать для ограничения поверхности интрузии, контактов или жил, которые вы хотите смоделировать.

Точки

Установите этот флажок, чтобы ограничить процесс моделирования таким образом, чтобы поверхность модели совпадала с набором входных точек.

Файл

Двойным щелчком мыши (либо с помощью кнопки поиска) выберите Файл ввода. Обычно Типом файла ввода является файл DAT, содержащий точечные данные опробования. Поддерживаются также другие типы файлов, включая Инклинометрию, Структуру и Отчет. На свое усмотрение вы можете применить фильтр к записям файла.

Поля Восточных, Северных и Z координат

Укажите имена полей файла точек, в которых хранятся Северные, Восточные и Z координаты.

Значение контрольной точки

Выберите поле в Файле точек, где хранится значение контрольной точки. Значение, содержащееся в поле, изменит поведение модели жилы .

• Положительные значения (+1) изменят поверхность висячих стенок модели жилы .

• Отрицательные значения (-1) изменят поверхность подошвы модели жилы.

• Нулевые значения (0) представляют точки выклинивания в моделях, что вынуждает приложение выклинивать жилу в этой точке.

Ориентация

Используйте вводные данные, чтобы включить в точки структурную информацию (падение и направление падения), и поверхность жилы будет учитывать эту ориентацию. Задайте ориентацию, которая является перпендикулярной к поверхности, где она совпадает с вводными точками.

Дважды щелкните левой кнопкой мыши (или используйте кнопку поиска) и укажите имя Поля направления падения.

Дважды щелкните левой кнопкой мыши (или используйте кнопку поиска) и укажите имя Поля падения.
