Вывод

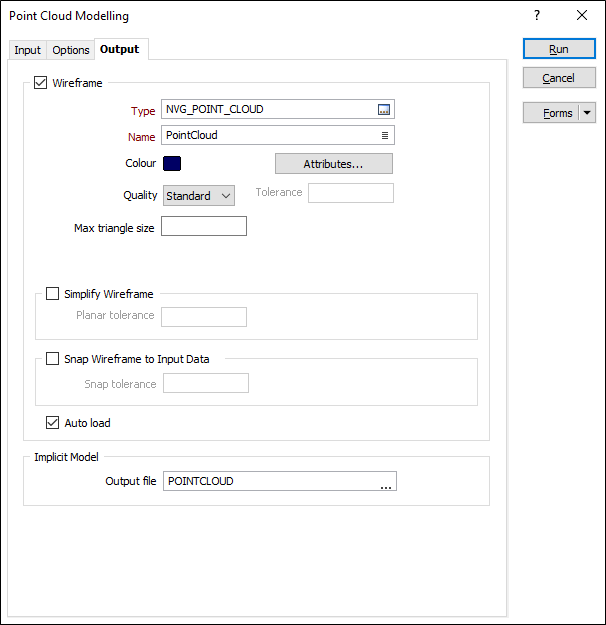

Во вкладке Вывод, форме Моделирование облака точек, укажите тип и цвет каркаса, а также файл вывода для условной модели.

Каркасы

Тип и Имя

Двойным щелчком мыши (или с помощью кнопки поиска) задайте тип и укажите префикс для каркаса, который будет создан на основе вводных данных. Значение бортового содержания каждого каркаса будет добавлено к префиксу для формирования уникального имени.

Цвет

Выберите цвет для каркаса.

Атрибуты

Нажмите на кнопку атрибуты, чтобы настроить атрибуты для каркаса вывода.

Заданные пользователем атрибуты могут быть внесены в поля Файла вывода. Кроме этого, для каждого из этих атрибутов вы можете указать соответствующие значения по умолчанию. Значения по умолчанию используются в случае, если соответствующее значение в Файле ввода отсутствует.

Допуск

Задайте допуск (в единицах сетки).

Качество

Этот параметр обеспечивает удобный способ контроля качества и скорости создания каркаса. Вам доступно пять настроек качества: Низкое, Стандартное, Высокое, Ультра и Задано пользователем.

Установка качества на Низкое позволяет быстро генерировать общую форму каркасов вывода.

За исключением опции Задано пользователем, каждый параметр качества имеет предварительно установленное значение допустимой погрешности. Допустимая погрешность для Низкого качества примерно в два раза выше, чем для Стандартного, что, в свою очередь, вдвое больше, чем для Высокого качества и т.д.

Допустимая погрешность для значения Задано пользователем устанавливается пользователем. Пределов для указанного пользователем значения допустимой погрешности не существует (и, следовательно, минимального размера ячейки), ограничение налагается лишь возможностями системной памяти.

Максимальный размер треугольника

Чтобы исключить большие ячейки, укажите параметр Максимальный размер треугольника в единицах сетки.

По умолчанию размер ячеек контролируется параметром допуска, который указывает максимальную ошибку между отображаемой поверхностью и фактической поверхностью. Как правило, более крупные ячейки используются там, где поверхность относительно плоская, а более мелкие ячейки используются там, где поверхность имеет высокую кривизну.

Если указан Максимальный размер треугольника, то все треугольники будут этого размера или меньше, если они не пройдут тест на допуск.

Упростить каркасы

Выберите эту опцию, чтобы уменьшить число вершин в триангуляции, выявив те точки, которые могут быть удалены без повреждения триангуляции, на основании плоскостного допуска:

• Планарный допуск. Это значение определяет максимальное расстояние для продвижения триангуляции в любом направлении после удаления вершин.

Если плоскостной допуск не задан, тогда по умолчанию будет использоваться значение 0,01. Использование большего значения для плоскостного допуска может привести к значительным изменениям триангуляции.

Привязать каркас к данным ввода

Сгенерированные каркасы могут иметь небольшое смещение от точек, из которых они были созданы. Выберите эту опцию, чтобы привязать каркасы к данным ввода. Если расстояние между двумя треугольниками меньше, чем указанное в Допуске привязки, в результате процесса привязки самый близкорасположенный треугольник будет смещен к каждой точке привязки.

Если вы не введете значение, будет использоваться допуск по умолчанию, равный 1 метру.

Автозагрузка

Выберите эту опцию, чтобы загрузить созданный каркас в Визекс. Для автоматически загружаемого каркаса используется 3D Заполненный режим просмотра.

Условная модель

Укажите (или нажмите на многоточие, чтобы выбрать) имя Файла вывода.

Файл условной модели (*.im) может использоваться в виде вводных данных для функций Вывести условную модель во вкладке Условное, в группе Сервис. Данная функция позволяет создавать различные файлы триангуляции или точек на выводе для одной и той же модели, в связи с чем нет необходимости каждый раз пересчитывать модель.

Запустить

Если вы заполнили вкладки Опции и Вывод, нажмите на кнопку Запустить, чтобы начать работу функции.
