Проектирование отвалов

Отвалы и Склады являются объектами рудника, которые используются для хранения и сбора пустой породы (отвалы пустой породы) и рудного материала (руда на складе). Основные параметры отвала или рудного склада - это их объем и площадь их основания. Целью является сохранение столько породы, сколько возможно, на наиболее меньшей площади. Для получения более подробной информации перейдите в тему Объемы рудных складов/отвалов .

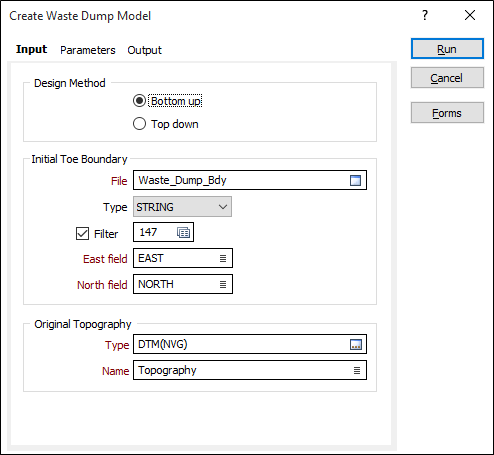

Во вкладке Горные работы, в группе Проектирование, нажмите на Отвал,чтобы создать модель отвала или склада. Данные ввода в этом процессе - файл стрингов границы подошвы (или поверхность финальной границы) и ЦМП.

Метод проектирования

Вы можете выбрать создание террас отвала или рудных складов в направлении Снизу вверх или Сверху вниз.

Снизу вверх

Выберите эту опцию, чтобы спроецировать стринг подошвы отвала вверх, используя указанные параметры (угол откоса, высота яруса, уровень поднятия). В этом режиме процесс проектирования отвала выполняется в три этапа:

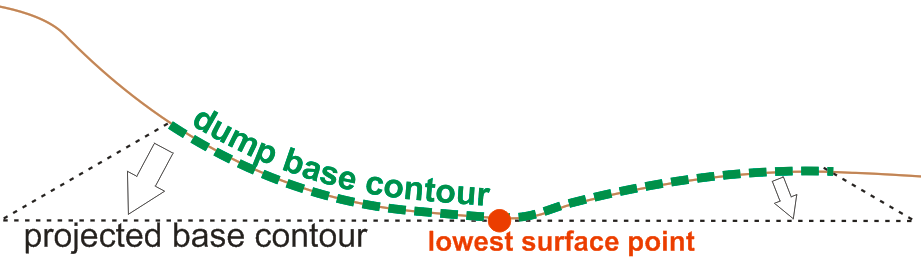

  1. Стринг подошвы опускается на топографию, находится самая нижняя точка. Заметьте, что стринг проецируется вниз (на основании угла откоса) на это высоту.

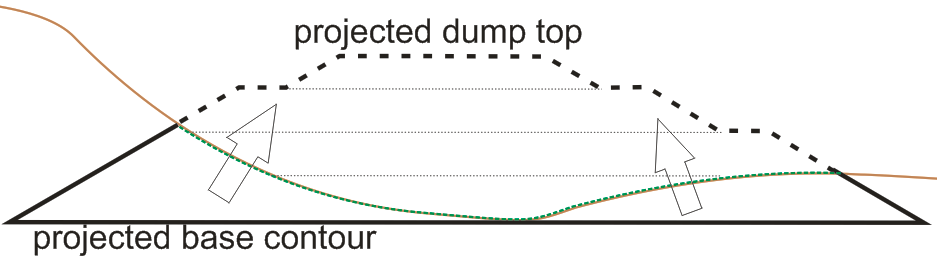

  1. Проектирование отвала начинается от спроецированной изолинии основы, вверх до того, как он достигает указанной высоты и целевого объема. Спроецированная изолиния верха отвала должна быть равна наивысшей точке в начальной изолинии основы. Процесс должен производить проверку параметров высотной отметки отвала, если это необходимо.

  1. В заключение, проектирование отвала обрезается топографической поверхностью.

Сверху вниз

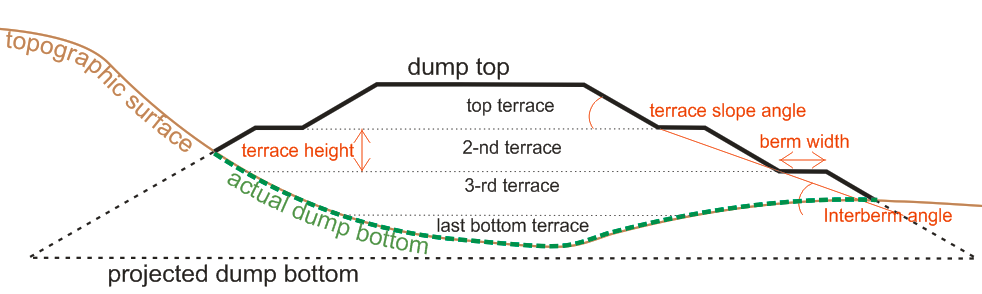

Вводный граничный стринг будет считаться бровкой (гребнем) отвала. Этот стринг проецируется вниз на топографическую поверхность с использованием заданных параметров (угол откоса, верхний уровень, высота яруса и ширина бермы).

Если вы работаете методом Сверху вниз, а Конечная поверхность имеет в своем основании значение Z, тогда заданная высота Z применяется к координатам вводного стринга границы, перед проецированием стринга вниз с этой высоты.

Изначальная граница подошвы

Обратите внимание на то, что содержание файл ввода обращается к Границе подошвы или Конечной границе топографии в зависимости от выбранного метода проектирования Снизу вверх или Сверху вниз.

Файл

Выберете Тип файла (стринги) и введите (или двойным нажатием мыши (F3) выберете) имя Файла, который содержит подошву и конечную границу поверхности отвала или рудного склада.

Граница должны быть единичным замкнутым стрингом. Если файл содержит несколько полигонов, должен использоваться фильтр.

Поля Северных и Восточных координат

Укажите имена полей, в которых хранятся восточные и северные координаты во Вводном файле границ.

Вам нет необходимости указывать поле Z. Граница подошвы опускается на топографию, во вкладке Параметры указывается значение Z конечной границы поверхности (или рассчитываются из Целевого объема).

Исходная топография

Тип и Имя

Введите (двойным нажатием левой кнопки мыши (F3) выберите) Тип и Имя топографической поверхности, которая будет использоваться на вводе в процесс.

Параметры

Вывод

Формы

Нажмите на кнопку Формы, чтобы выбрать и открыть сохраненный набор форм или, если набор форм был загружен, сохранить текущий набор форм.

Запуск

После того как вы установите параметры и укажете опции вывода, нажмите Запустить, чтобы создать отвал.
