Создать линии уклона

Во вкладке Горные работы | Проектирование карьера, в группе Создать, нажмите на Линии уклона, чтобы прочертить линии уклона между стрингами, определяющими верх и низ откоса.

Созданные линии (Бергштрихи или штрихи) будут помещены в Активный слой.

Если вы нажмете на опцию Создать линии уклона, не выбрав стринги, то Ассистент выбора предложит вам выбрать четное количество полигонов или стрингов.

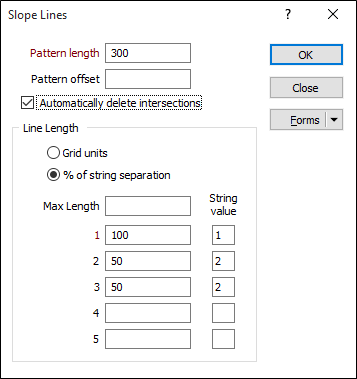

В диалоговом окне Линии уклона укажите параметры, которые будут использованы для создания линий уклона.

Длина линий

Задайте длину для разбивки вдоль выбранных стрингов или полигонов (в единицах сетки).

Смещение линий

(По желанию) Задайте величину смещения – расстояние между началом стринга (или полигона) и местом, где будет нарисована первая линия.

Автоматически удалять пересечения

Выберите данную опцию, если вы намерены автоматически удалять пересечения линий.

Длина линий

Задайте количество и длину линий, которые будут выведены для создания схемы. Вы должны определить длину как минимум для одной линии.

В единицах сети

Выберите эту опцию для расчета длины линии в единицах сетки.

В % от расстояния между стрингами

Выберите эту опцию, чтобы рассчитать длину линии как процент расстояния между вводными стрингами или полигонами (обычно подошва и бровка).

Максимальная длина

(По желанию) Введите максимальную длину, ограничивающую длину линий уклона.

Значение стринга

(По желанию) Введите значение, которое будет связано с каждой линией уклона. На основании значений в данных полях могут быть установлены различные стили линий.

Формы

Нажмите на кнопку Формы, чтобы выбрать и открыть имеющийся набор форм или сохранить введенные вами параметры в виде нового набора форм.

ОК

В заключение, нажмите на кнопку ОК. Между последовательными парами стрингов и полигонов будут созданы линии уклона.
