Добавить горизонтальный отрезок

Во вкладке Горные работы | Проектирование карьера, в группе Траншея, нажмите на Горизонтальный отрезок, чтобы создать горизонтальные части дороги на указанное расстояние, включая опцию создания горизонтальных отрезков дороги между уступами.

Вы можете также указать на красную точку дороги и выбрать опцию Дорога > Горизонтальный отрезок из контекстного меню Визекса.

Во многих случаях возможность создавать горизонтальные части дороги для указанного расстояния, включая опцию создания горизонтальных отрезков дороги между уступами, является техническим требованием.

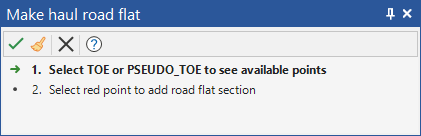

Если он еще не выбран, появится сообщение, что необходимо выбрать ПОДОШВУ, БРОВКУ или ИЗОЛИНИЮ, на которой была создана дорога.

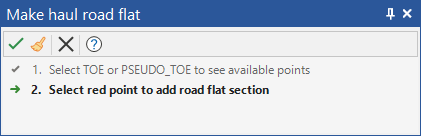

Если выбор еще не произведен, на экране появится подсказка выбрать красную точку дороги, к которой необходимо добавить отрезок.

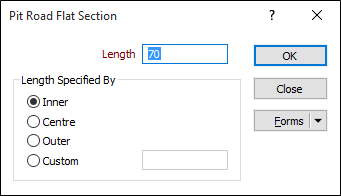

Установите следующие параметры в окне Горизонтальный участок дороги:

Длина

Укажите длину горизонтального отрезка

Длина задана по

Длина дороги измеряется по Внешней, Внутренней границе, по Центру или Заданна пользователем, в зависимости от ширины дороги.

Для измерения длины дороги с определенной точки на дороге, выберите опцию Заданно пользователем для задания значения фактора ширины дороги. Например, значения 0, 0,5 и 1 соответствуют Внутренней, Центральной и Внешней границе дороги.

Формы

Нажмите на кнопку Формы, чтобы выбрать и открыть сохраненный набор форм или, если набор форм был загружен, сохранить текущий набор форм.

ОК

Нажмите ОК, чтобы создать отрезок дороги.
