Зоны исключения

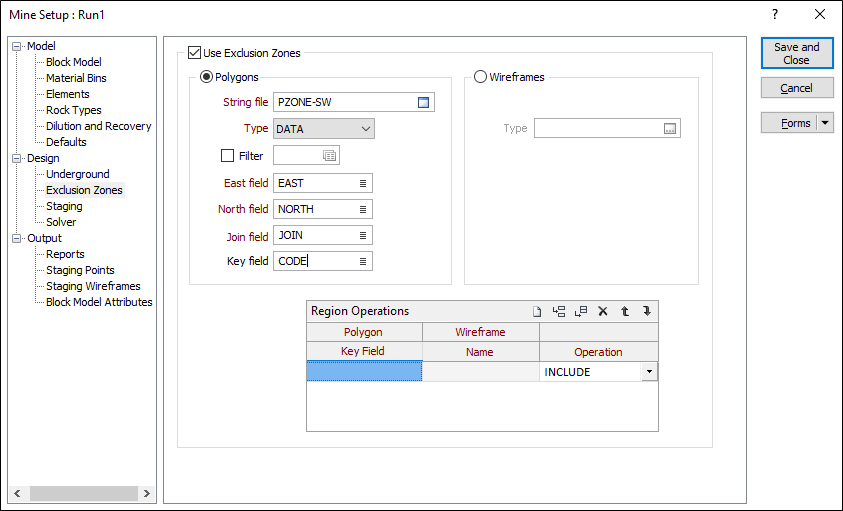

Установите флажок Использовать зоны исключения в меню Проект | вкладка Зоны исключения, чтобы указать зоны которыми будут ограничены сгенерированные выемочные единицы или из которых они должны быть исключены. Зоны могут быть очерчены с помощью полигонов или каркасов

Полигоны

Выберите, чтобы разграничить зоны полигонами.

Полигоны должны быть в виде ПЛАН.

Файл стрингов

(Только Полигоны.) Укажите имя файла, содержащего полигоны зоны исключения.

Тип

(Только Полигоны.) Выберите тип (DATA / СЪЕМКА / СТРИНГ / ODBC LINK / MDB LINK) файла, который содержит полигоны зоны исключения.

Фильтр

(Только для полигонов, необязательно.) Выберите эту опцию, чтобы задать фильтр для Файла стрингов и определить точки, которые будут включены в полигоны. Задайте фильтр.

Поле Восточных координат

(Только Полигоны.) Выберите поле в Файле стрингов, из которого будут браться восточные координаты для точек в полигонах зоны исключения.

Поле Северных координат

(Только Полигоны.) Выберите поле в Файле стрингов, из которого будут браться северные координаты для точек в полигонах зоны исключения.

Поле соединения

(Только Полигоны.) Выберите поле в Файле стрингов, из которого будут браться значения соединения для точек в полигонах зоны исключения.

Ключевое поле

(Только Полигоны.) Выберите поле в Файле стрингов, из которого будут браться ключевые значения для точек в полигонах зоны исключения.

Каркасы

Выберите эту опцию, чтобы отобразить зоны каркасами.

Тип

(Только Каркасы.) Выберите тип каркаса, который будет использоваться, чтобы обозначить зоны.

Операции по области

Укажите следующие параметры для каждого полигона/каркаса, который будет использоваться для отображения зоны.

Ключевое значение полигона

(Только Полигоны.) Укажите значение в Ключевом поле для полигона, который будет очерчивать зону.

Имя каркаса

(Только Каркасы.) Выберите имя каркаса, который будет использоваться, чтобы обозначить зону.

Операция

Выберите, должен ли полигон / каркас быть ВКЛЮЧЕН или ИСКЛЮЧЕН из области оптимизации.

Каждый полигон / каркас ("подобласть"), указанный в списке, будет обрабатываться в последовательности, как описано ниже. Все операции ссылаются на блочную модель, указанную во вкладке Модель > Блочная модель и используют центроиды блоков в этой модели.

Для первой подобласти:

Если для параметра Операция задано значение Включать, все блоки, лежащие внутри подобласти, будут помечены как включенные в область оптимизации, с исключением всех остальных блоков.
Если для параметра Операция выбрано значение Исключать, все блоки, лежащие внутри подобласти, будут помечены как исключенные из области оптимизации, все остальные блоки будут включены.

Для оставшихся подобластей операция, указанная для каждой под-области, будет перезаписана для всех предшествующих подобластей и не окажет влияния на блоки вне подобласти:

Если для параметра Операция задано значение Включать, все блоки, находящиеся внутри подобласти, будут помечены как включенные в область оптимизации.
Если для параметра Операция установлено значение Исключать, все блоки, лежащие внутри подобласти, будут помечены как исключенные из области оптимизации.

Пример: если файл стрингов содержит набор полигонов, причем каждому полигону присваивается ключевое значение «Да» или «Нет», чтобы указать, должна ли выделенная зона быть включена или исключена, список Операции по области должен быть настроен следующим образом :

Ключевое значение полигона	Операция
Да	ВКЛЮЧИТЬ
Нет	ИСКЛЮЧИТЬ
