Штриховка

Если вы хотите, чтобы различные данные файла блочной модели отображались разной штриховкой, выберите опцию Использовать поле штриховки во вкладке Штриховки. Если эта опция не выбрана, вся блочная модель будет отображаться одним цветом.

Поле штриховки

Введите имя поля (файла ввода), которое содержит данные по штриховке. Набор штриховок, заданный для данного поля, привязывает узор штриховки к текстовым строкам или числовым диапазонам. Значения в данном поле определяют, какая штриховки будет использоваться для каждой записи в файле.

Набор штриховки

Введите значение (от 1 до 999), которое определяет файл штриховки. Если штриховка связана с числовым полем, то введенное значение будет обращаться к числовым наборам штриховок. Если штриховка связана с символьным полем, то введенное значение будет обращаться к текстовым наборам штриховок.

Вы можете дважды нажать на поле Штриховка и задать палитру штриховки (TrueType Font или TTF).

Цветовая палитра штриховки

Выберите одну или обе опции штриховки для того, чтобы контролировать штриховку переднего плана или/и фона. Цвета, которые вы определите, будут использоваться для штриховки переднего плана и фона. Выберите опцию, а затем нажмите Далее... для того, чтобы выбрать поле цвета и набор цветов.

Выражения поддерживаются при указании значений цвета для фона и переднего плана:

=[Fe_BT_Linear]-[Fe_BT_Ln]

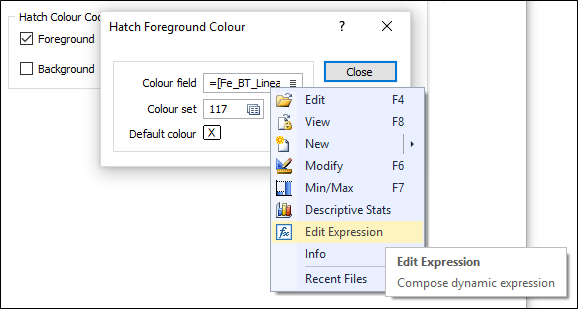

Щелкните правой кнопкой мыши по полю Цвет, выберите опцию Редактировать выражение в контекстном меню:
