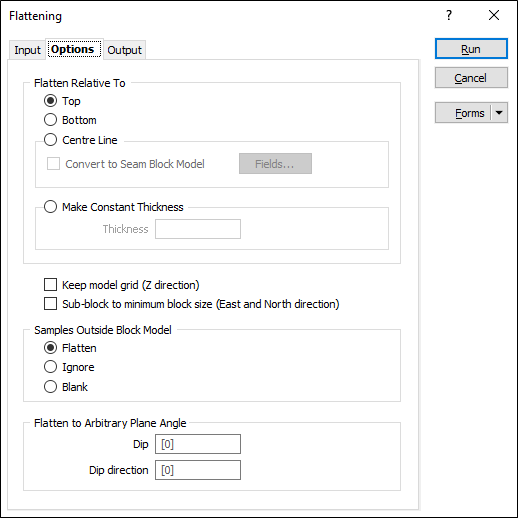

Опции

Используйте вкладку Опции, чтобы определить, каким образом будет распрямлена складка, и где будут сохраняться результаты. Во вкладке имеются следующие опции, которые позволяют вам:

• Сохранить постоянную мощность или выровнять относительно верхней и нижней части с использованием субблокирования или без него.
• Выровнять относительно центральной линии с использованием субблокирования или без него.
• Выровнять относительно центральной линии с преобразованием в блочную модель пласта
• Распрямить с учетом проб за пределами блочной модели

Выровнять относительно

Укажите относительно чего будет распрямлена складчатая структура - относительно верхней, нижней части или центральной линии. Ваш выбор будет зависеть от относительной распрямленности каждой части структуры, а также от степени распрямленности.

Преобразовать в блочную модель пласта

Если вы выбрали опцию Относительно центральной линии, результаты процесса распрямления могут использоваться для того, чтобы Преобразовать в блочную модель пласта.

Создать постоянную мощность

Выберите эту опцию, если хотите применить постоянную мощность к распрямляемой структуре.

Сохранить сетку модели (направление Z)

Выберите эту опцию, если вы хотите сохранить оригинальные определения блоков по направлению Z.

Субблокировать до минимального размера блока (восточное и северное направление)

Выберите эту опцию, если вы хотите субблокировать распрямленную блочную модель на основании минимального размера блока по направлениям Восточных и Северных координат.

Пробы за пределами блочной модели

Выберите опцию Выровнять, Игнорировать, Пустые для работы с точками за пределами блочной модели. Распрямленные координаты за пределами блочной модели рассчитываются как приблизительное значение с использованием алгоритма Метода обратных расстояний со степенью 2.

Распрямить	- Распрямленные значения Z точек за пределами блочной модели записываются в Поля распрямленных координат файла блочной модели
Игнорировать	Текущие значения Z точек за пределами блочной модели записываются в Поля распрямленных координат файла блочной модели
Пустые	Пусты значения записываются в Поля распрямленных координат файла блочной модели

Распрямить на угол произвольной плоскости

При желании введите значения Падения и Направления падения для определения произвольной плоскости распрямления.

Файл вывода

Используйте вкладку Вывод (Вывод), чтобы указать файлы вывода и поля координат, в которые будут записаны результаты работы процесса.
