Сгенерировать координаты Z

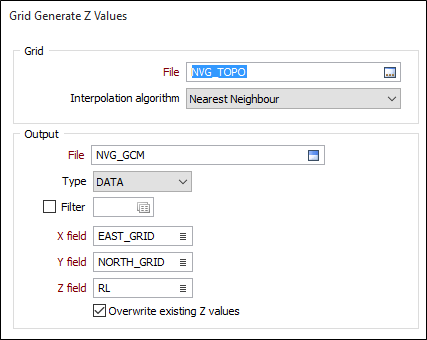

Во вкладке Сетка / ЦМП, в группе Инструменты сеток, нажмите на Сгенерировать координаты Z, чтобы рассчитать значения Z для любых точек в пределах области существующей сетки изолиний. Таким образом, например, можно рассчитать значения превышений для известных координат устьев скважин.

Файл сетки должен покрывать диапазоны точек данных X и Y, содержащихся в Файле вывода. Для точек, находящихся за пределами границ файла сетки, значения Z рассчитаны не будут.

Сетка

Файл

Двойным щелчком мыши выберите имя файла Сетки, который вы создали, используя процесс создания сеток и изолиний.

Алгоритм интерполяции

Алгоритмы интерполяции можно применять для повышения точности создаваемых значений Z по сети. Вам предлагаются три следующие опции:

Алгоритм	Описание
Ближайший сосед	Выбирает значение ближайшей точки.
Билинейный	Данная функция выполняет линейную интерполяцию сетки 1-на-1 вокруг точки, сначала в одном направлении, а затем в другом.
	Билинейная интерполяция создает значения Z, которые близко совпадают с высотой сетки при ее отображении в режиме просмотра 3D Заполненный.
Бикубический	Использует кубические сплайны для интерполяции сетки 4 на 4 вокруг точки. Этот алгоритм создаст лучший результат, чем Билинейный, но займет больше времени. Если один Бикубический узел не определен или лежит на границе, функция попытается применить Билинейный алгоритм, а если это не удастся - метод Ближайшего соседа.
	В данных обстоятельствах Бикубическая интерполяция может преувеличить исходные данные, в этом случае есть вероятность возникновения искусственных данных. Мы рекомендуем проверять результаты Бикубической интерполяции до начала их дальнейшего использования в приложении.

Вывод

Файл

Введите имя Файла вывода и, по желанию, примените фильтр.

Поля Восточных, Северных и Z координат

Укажите имена полей Файла вывода, в которых будут храниться северные, восточные и Z координаты. Если поле не существует, оно будет создано.

Заменять существующие значения Z

При желании, выберите опцию Заменять существующие значения Z для того, чтобы перезаписать существующие значения Z в файле вывода. Если данная опция не выбрана, программа заменит только пустые значения Z.

Формы

Нажмите на кнопку Формы, чтобы выбрать и открыть сохраненный набор форм или, если набор форм был загружен, сохранить текущий набор форм.

Запустить

Нажмите на кнопку Запустить для запуска процесса.
