Каркасы

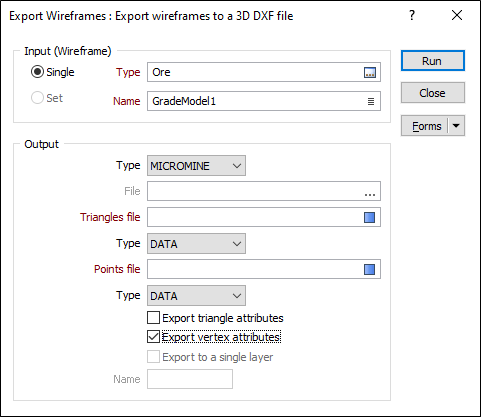

Ввод (Каркас)
Для обработки одного каркаса выберите опцию Один, укажите тип каркаса и затем имя каркаса данного типа.
Для обработки нескольких каркасов выберите опцию Набор. При определении набора каркасов у вас есть возможность указать каркасы разных типов, а затем выбрать несколько каркасов того или иного типа путем частичного ввода имени и знака подстановки в поле Имя.
Файл вывода
Тип
Выберите тип файла вывода и (двойным нажатием левой кнопки мыши / F3) укажите имя файла вывода.
| Опция | Описание | Расшир. файла |
|---|---|---|
| DXF | Файл An AutoCAD DXF (Drawing Exchange Format). | .dxf |
| VULCAN | Файл триангуляции Vulcan. | .00t |
| ASCII | Текстовый файл с разделителями пробелами. | .txt |
| Micromine | Два файла данных для треугольников и точек. | .DAT |
| SURPAC | Два файла для треугольников и точек. | .dtm, .str |
| SURPAC BINARY | Отдельный бинарный файл. | .dtm |
| DATAMINE | Бинарный файл триангуляции и соответствующий файл точечных данных. | *-tr.dm, *_pt.dm |
| OMF | Проектный файл Open Mining Format (binary). | omf |
Если вы выбираете Файл вывода, и расширение этого файла известно, расширение файла удаляется из имени файла, добавляется новое расширение (в зависимости от типа Вывода, выбранного вами). Если расширение неизвестно, к имеющемуся имени файла применяется новое расширение файла.
Экспорт в формат Microsoft Access Database (.mdb) больше не поддерживается.
Файлы треугольников и точек
Если для файла вывода вы указали тип Micromine, задайте типы и имена файлов (Треугольники и Точки), в которых содержатся определения треугольников. Каждая запись представляет собой треугольник с данными по точкам (как задано в файле точек) для трех вершин.
Экспортировать атрибуты треугольников
Если вы выбрали тип файла вывода Micromine, используйте эту опцию, чтобы записать атрибуты треугольников в Файл вывода.
Экспортировать атрибуты вершин
Если вы выбрали тип файла вывода Micromine, используйте эту опцию, чтобы записать в Файл вывода атрибуты по вершинам. Атрибуты каркаса для каждой вершины можно вычислить с помощью других функций, таких как Каркас | Вычисления | Сравнить, или рассчитать вручную и экспортировать.
Экспортировать в один слой
Если вы выбираете DXF в качестве типа вывода и экспортируете набор каркасов, используйте эту опцию, чтобы записать все каркасы в наборе в один слой в файле DXF, объединяя их в один каркас. (По умолчанию каждый файл записывается в отдельный слой в файле вывода DXF).
Укажите Имя слоя в соответствующем поле.
Опция экспорта в один слой будет отключена, если вы экспортируете один каркас.
