Блочная модель

Во вкладке Файл, в группе Импорт, выберите опцию Импорт | Блочная модель для импорта файла блочной модели, созданного в другом приложении.

Путь файла

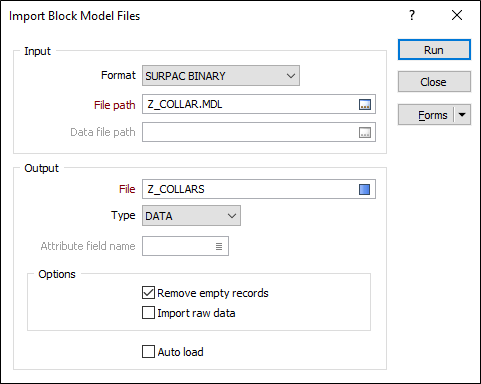

Во диалоговом окне Импорт блочной модели двойным щелчком левой кнопки мыши (или с помощью кнопки поиска) выберите имя файла, который вы намерены импортировать. После выбора файла Вы можете нажать клавишу F4 или щелкнуть правой клавишей мыши на имени файла, и программа отобразит содержимое данного файла.

Формат

Выберите формат файла блочной модели. Текстовый файл, который вы выбрали, должен быть в одном из следующих форматов:

Формат	Описание
DATAMINE BINARY	Бинарный файл блочной модели с расширением *.dm.
DATAMINE TEXT	Экспортируемый файл блочной модели, основанный на тексте. Текстовый файл обычно имеет расширение .txt.
SURPAC BINARY	Бинарный файл с расширением .mdl.
SURPAC TEXT	Текстовый файл (обычно) имеет расширение .str или .obs.
VULCAN	Бинарный файл блочной модели с расширением *.bmf.
UBC	Стандартный формат UBC (формат Университета Британской Колумбии) - 2 текстовых файла, которые могут иметь любое расширение.
SURPAC FBM	Свободный формат файла блочной модели с расширением *.fbm.
OMF	Проектный файл Open Mining Format (бинарный) с расширением *.omf.

Путь к файлу / Путь к файлу данных

Если вы выбрали UBC (формат Университета Британской Колумбии) в качестве формата файла блочной модели, модель задается двумя файлами.

Первый файл (указанный в Пути к файлу) является описательным файлом (файлом сетки), который указывает количество строк, столбцов и ветвей, а также определение и размер вокселей.

Второй файл (указанный в Пути к файлу данных) - файл данных, который содержит качественные значения, связанные с каждой воксельной ячейкой, заданной в файле сетки.

Файл вывода

Файл

Укажите тип файла и введите (или двойным нажатием выберите) имя выходного файла.

Опции

Если в качестве файлового формата блочной модели вы выбрали SURPAC BINARY, вы можете работать со следующими опциями:

Удалять пустые записи

Выберите данную опцию, если хотите удалять записи, содержащие пустые значения атрибутов.

Импортировать исходные данные

По умолчанию процесс Импорт регуляризует слушком большие блоки (которые может создать Surpaс за счет группировки пустых блоков) и уменьшит их размер до родительского.

Используйте эту опцию для того, чтобы перезаписать поведение по умолчанию и импортировать исходные данные "как есть".

Автозагрузка

Чтобы просмотреть данные в Визексе после того как файл был импортирован, выберите опцию Автозагрузка.

Формы

Нажмите на кнопку Формы, чтобы выбрать и открыть сохраненный набор форм, либо, если набор форм был загружен, сохранить текущий набор форм.

Запуск

Для того, чтобы начать процесс импорта, нажмите на кнопку Запустить. Если указанный выходной файл уже существует, процесс предложит вам либо перезаписать файл, либо добавить новые данные к уже существующим.
