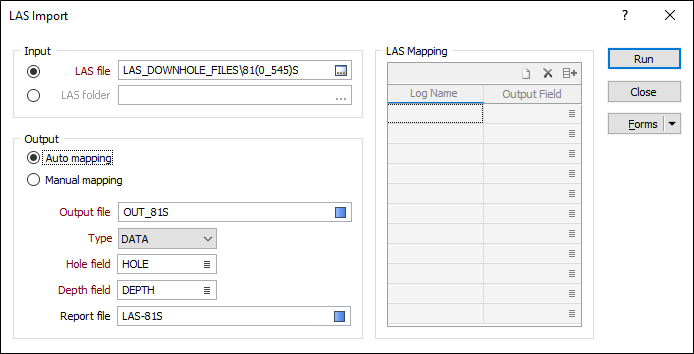

LAS (Log ASCII Standard)
Ввод
Выберите опцию, чтобы импортировать один файл LAS или все файлы в папке LAS.
Файл LAS
Файл LAS содержит информацию для одной скважины и включает секцию Заголовок (Header) и секцию Данные (Data). Несмотря на то, что заголовок может содержать детальные сведения о скважине, эта функция импортирует только имя СКВАЖИНЫ (HOLE / Well) и имя КРИВОЙ (CURVE).
"Имя кривой" используется в файле LAS как определение блока. В приложении термин "Имя записи" является более предпочтительным, поскольку он согласуется с другими функциями, которые обрабатывают данные скважин.
Для просмотра файла ввода щелкните правой кнопкой мыши по полю ввода файла.
Папка LAS
Эта опция позволяет импортировать в один Файл вывода несколько LAS-файлов. Дважды щелкните левой кнопкой мыши (или нажмите на Многоточие), чтобы перейти к папке, содержащей файлы, которые вы хотите импортировать.
Автоматическое отображение
Выберите эту опцию, чтобы автоматически связать колонки в файле ввода (или в файлах ввода) с полями файла вывода. (Параметры в группе настроек LAS-отображение будет отключены.) При Автоматическом отображении программа считает LAS-файл (или файлы, если вы импортируете папку LAS) и заполнит записи Файла вывода уникальными именами Кривой.
Файл вывода
Выберите тип файла и введите (или дважды щелкните мышкой, чтобы указать) имя Файла вывода. Если Файл вывода не существует, он будет создан. Если Файл вывода существует, на экране появится сообщение с предложением его Перезаписать/Присоединить.
Поле скважин
Поле скважин будет СИМВОЛЬНЫМ полем с шириной, равной ширине Имени скважины во вводном LAS-файле, либо (если вы выбрали опцию Папка LAS) самым длинным Именем скважины во всех вводных файлах.
Поле глубины
Поле глубины заполняется первой колонкой Имя кривой из секции Данные в файле(ах) ввода LAS. Все остальные имена полей будут такими же, как Имена кривых (Имена записей), заданные в Блоке сведений о кривой в LAS-файле.
Если вы выбрали опцию Папка LAS, создаются уникальные Имена кривых (Имена записей) из всех LAS-файлов.
Файл отчета
В Файле отчета суммируются сведения о процессе Импорта, он включает в себя следующую информацию:
- ИМЯ LAS-ФАЙЛА
- ИМЯ СКВАЖИНЫ
- ИМЯ ЗАПИСИ (LOG NAME)
- ПОЛЕ ВЫВОДА
- КОММЕНТАРИЙ, который будет одним из следующих:
- Импорт OK
- Проигнонировано (файл вывода не существует)
- Проигнорировано (не задано в таблице LAS-отображение)
- Проигнорировано (поле Вывод уже заполнено)
Ручной режим отображения
Если вы выбираете опцию Ручной режим отображения
Имя записи
В колонке Имя записи отображаются Имена кривых, как они заданы во вводном LAS-файле(ах). Вы можете автоматически заполнить эту колонку, нажав на кнопку Автозаполнение (Автоматически заполнить таблицу) в панели инструментов данной таблицы.
Функция автозаполнения прочитает LAS-файл (или файлы, если вы выбрали опцию импорта Папка LAS) и заполнить колонку уникальными Именами кривых. В сущности, эта опция эквивалента опции Автоматическое отображение, но в данном случае у вас будет иметься возможность выбрать разные имена полей для Файла вывода или вы можете не импортировать некоторые кривые.
Если Имя кривой (из LAS-файла) в колонке Имя записи в таблице LAS-отображение не обнаружено, оно будет игнорироваться и его отсутствие будет зафиксировано в Файле отчета.
Поле вывода
В колонке Поле вывода определяются имена полей, в которые будут записаны Данные кривых. Поскольку одни и те же "кривые" могут иметь разные имена в разных LAS-файлах (если выбрана опция импорта Папка LAS вы можете отобразить (связать) более одного Имени кривой в одном и том же Поле вывода.
Если Поле вывода пустое, ему будет присвоено такое же имя, как у Имени записи (Имени кривой).
Поле скважин и Поле глубины заполняются таким же образом, как при работе с опцией Автоматическое отображение.
