Точки и линии

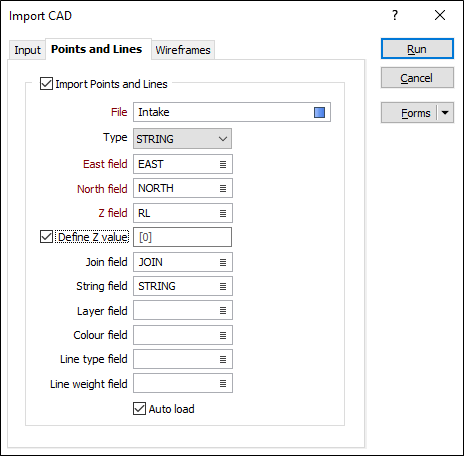

Вкладка Точки и линии диалогового окна Импорт CAD активирована, если файл ввода содержит точечные и линейные объекты. Установите флажок в поле Импортировать точки и линии, чтобы активировать импорт.

Файл

Введите (или двойным щелчком мыши (F3) выберите) имя целевого файла, в который будут записаны точечные и линейные данные.

Поля Восточных, Северных и Z координат.

Укажите имена полей, в которые будут записаны координаты X, Y и Z.

Задать значение Z

Выберите этот параметр, чтобы определить значение Z для импортированных точек и линий.

Поле соединения

(Необязательно) Укажите имя поля, содержащего значения, которые определяют соединение точек в линию, в стринг. Если последовательные записи содержат в этом поле одинаковое значение, а Поле стрингов не определено, точки будут соединены линией. В случае если Поле стрингов определено, прежде чем объединить точки, убедитесь в том, что значения в каждом поле в последовательных записях одинаковы.

Поле стрингов

(Необязательно) Укажите имя поля, содержащее значения, которые определяют соединение точек в линию. Значения этого поля в последовательных записях должны быть одинаковыми, удостоверьтесь в этом прежде чем объединить точки в стринг.

Поле слоя

Укажите имя поля для записи значений, которые могут быть использованы в последующих файловых операциях для фильтрации данных, основанных на типе отдельного объекта(слоя).

В ходе импорта имя слоя AutoCAD DurutoCAD записывается в это поле. Процесс импорта будет перебирать имена слоев, чтобы получить максимальную ширину поля.

Поле цвета

(Необязательно) Укажите имя поля, в которое будут записаны импортированные цвета точек и линий. Эти значения будут использоваться для цветовой кодировки просмотра, если активирована опция Автозагрузка.

Выбранное поле должно быть форматированным полем цвета.

Автозагрузка

Чтобы просмотреть данные в Визексе после того как файл был импортирован, выберите опцию Автозагрузка.
