Объем (выемка и насыпь)
При вычислении объема между двумя ЦМП процесс также производит оценку точности расчета, для ограничения площади расчета можно использовать файл границ. Смотрите: Расчет объемов
Перед расчетом объемов насыпи и выемки вы можете воспользоваться опциями пересечений каркасов, чтобы ограничить расчет определенной площадью. Расчет объемов выемки и насыпи может применяться для проектирования открытых карьеров и отвалов.
Примечание: если происходит сбой процесса, это может быть связано с незначительными несоответствиями в данных. Чтобы предварительно обработать данные до расчета, выполните очистку каркаса и / или привязку каркаса, чтобы убедиться, что обе поверхности корректны.

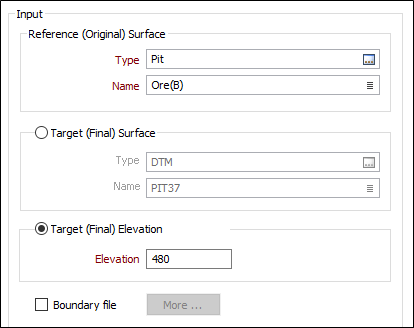

Ввод
Опорная (исходная) поверхность
Укажите тип и имя ЦМП опорной (исходной) поверхности. Для получения точных результатов при расчете объема между двумя ЦМП, выберите более сложную из двух поверхностей.
Целевая (окончательная) поверхность
Укажите тип и имя целевой ЦМП. Эта поверхность будет использоваться вместе с Опорной поверхностью для определения объемов выемки и насыпи.
ЦМП, используемые функцией Объем, создаются с помощью опции Создать ЦМП или Создать ЦМП (интерактивно), во вкладке Сетка / ЦМП, в группе Создание ЦМП. Эти поверхности будут использоваться для определения объемов выемки и насыпи.
Целевая (окончательная) высота
Укажите высоту. Эта высота будет использоваться вместе с Опорной (исходной) поверхностью для определения объемов выемки и насыпи.
Файл границ
(На ваше усмотрение) Вы можете выбрать опцию Файл границ и нажать на кнопку Далее, чтобы ограничить площадь вычисления, задав Ограничения по полигонам (Ограничение по полигонам).

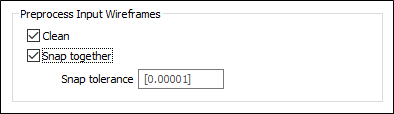

Предварительная обработка вводных каркасов
Очистка или привязка каркасов может уменьшить количество используемой памяти, если производится обработка обширных наборов данных.
Очистить
Выберите данную опцию, чтобы очистить вводные каркасы.
Привязать вместе
Выберите эту опцию, чтобы привязать каркасы к допуску по умолчанию (или указанному допуску).

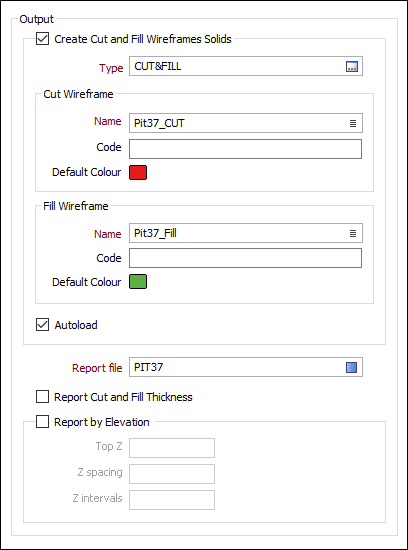

Вывод
Создать каркасы выемки и насыпи
Используйте опцию, чтобы сохранить объемы Выемки и Насыпи как каркасы. Созданные каркасы имеют одинаковый тип и разные имена, коды и цвета по умолчанию.
- Насыпь (зеленый)
- Без изменений (голубой)
- Выемка (красный)
При необходимости, вы можете дважды щелкнуть по значку цвета и изменить цвета по умолчанию (перед запуском вычисления):
Автозагрузка
Выберите эту опцию, чтобы загрузить созданный каркас в Визекс. Для автоматически загружаемого каркаса используется 3D Заполненный режим просмотра.
Файл отчета
Задайте имя Файла отчета. Он будет содержать оценку площади и объемов, включая объемы между высотными отметками, если вы создаете отчет по высоте.
Объем над опорным каркасом (насыпь) и под целевым каркасом (выемка) также рассчитывается и записывается в отчет. Площадь насыпи и площадь выемки, а также площадь каждой поверхности, записываются в Файл отчета.
ИМЯ ОПОРНОГО КАРКАСА и ИМЯ ЦЕЛЕВОГО КАРКАСА являются каркасами или плоскостями ЦМП, между которыми необходимо определить объем.
Как правило, опорная поверхность является нижней плоскостью, а целевая поверхность является верхней плоскостью (но необязательно).
ПЛОЩАДЬ ОПОРНОГО КАРКАСА и ПЛОЩАДЬ ЦЕЛЕВОГО КАРКАСА являются площадями указанных каркасов, измеренными в квадратных метрах.
ОБЪЕМ НАСЫПИ - это объем над опорным каркасом и под целевым каркасом для площади, которая является общей для обоих каркасов (вид в плане).
ОБЪЕМ ВЫЕМКИ - это объем под опорным каркасом и над целевым каркасом для площади, которая является общей для обоих каркасов (вид в плане).
ПЛОЩАДЬ НАСЫПИ является площадью общей плоскости, созданной путем наложения двух указанных каркасов, при условии, что эта общая плоскость лежит над опорным каркасом и под целевым каркасом.
ПЛОЩАДЬ ВЫЕМКИ является площадью общей плоскости, созданной путем наложения двух указанных каркасов, при условии, что эта общая плоскость лежит под опорным каркасом и над целевым каркасом.
Отчет по мощности Выемки и Насыпи
Выберите эту опцию, чтобы рассчитать объем одного или нескольких уступов, либо диапазонов глубины, между двумя триангулированными поверхностями, либо между одной триангулированной поверхностью и целевой высотной точкой.
Отчет по высоте
Выберите эту опцию, чтобы рассчитать объем одного или нескольких уступов, либо диапазонов глубины, между двумя триангулированными поверхностями, либо между одной триангулированной поверхностью и целевым превышением.

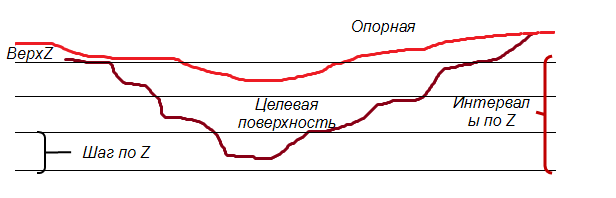

Укажите объемы, которые необходимо вычислить от высотной отметки Z верха, при заданном шаге по Z и количестве интервалов по Z.
Формы
Нажмите на кнопку Формы, чтобы выбрать и открыть сохраненный набор форм или, если набор форм был загружен, сохранить текущий набор форм.
Запустить
Нажмите на кнопку Запустить для запуска процесса.
