Сгенерировать координаты Z
Указанный каркас должен существовать и должен охватывать диапазоны точек данных X и Y в Файле ввода. Для точек, находящихся за пределами ЦМП, значения Z рассчитаны не будут.
ЦМП

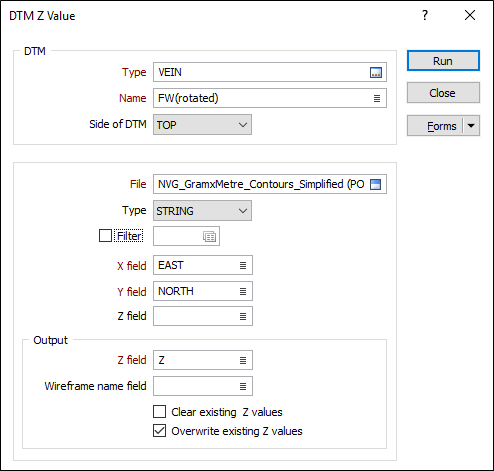

В диалоговом окне Значение Z ЦМП выберите тип и имя вводного каркаса, дважды щелкнув левой кнопкой мыши.
Сторона ЦМП
Если каркас является замкнутым солидом, а не поверхностью, поле ввода Сторона ЦМП позволяет вам указать ВЕРХНЕЕ или НИЖНЕЕ значение, либо МОЩНОСТЬ, которые будут использоваться при создании значений Z.
Опция МОЩНОСТЬ будет записывать разницу между значениями ВЕРХНЕЙ и НИЖНЕЙ ПОВЕРХНОСТИ в поле высоты.
Файл ввода
Выберите тип файла ввода. Введите (или выберите двойным щелчком/F3) имя файла, при необходимости применяя фильтр.
Поля X, Y и Z
Укажите имена полей файла, в которых будут храниться восточные, северные и (при желании) Z координаты.
Примечание: функция примет любой файл повернутой блочной модели в качестве данных ввода, однако результат не будет записан в повернутое поле Z координат. Следовательно, указание координатного поля Z Вывода является обязательным.
Вывод
Поле Z
Дважды щелкните левой кнопкой мыши, чтобы выбрать имя поля, в которое будут записаны значения Z (в Файле ввода). Если поле не существует, оно будет создано. Для повернутой блочной модели имя поля Z Вывода не может совпадать с именем поля Z Ввода.
Поле имени каркаса
При желании вы можете дважды щелкнуть левой кнопкой мыши и выбрать имя поля, в которое будет записано имя каркаса.
Удалять существующие значения Z
Выберите данную опцию для того, чтобы новые значения Z заносились во все записи Файла вывода.
Заменять существующие значения Z
При желании, выберите опцию Заменять существующие значения Z для того, чтобы перезаписать существующие значения Z в файле вывода. Если данная опция не выбрана, программа заменит только пустые значения Z.
Запустить
Нажмите на кнопку Запустить для запуска процесса.
