Схема

Во вкладке Скважины, в группе Сгенерировать, нажмите на Создать сеть скважин, чтобы определить шаг, азимут, наклон и падение скважин в пределах сети скважин. Чтобы создать непрямоугольную схему, скважины можно ограничить одним или несколькими полигонами.

(Эта опция доступна в вкладке Скважины | Проектирование, в группе Проектирование, при условии активированного режима Проектирование скважин.)

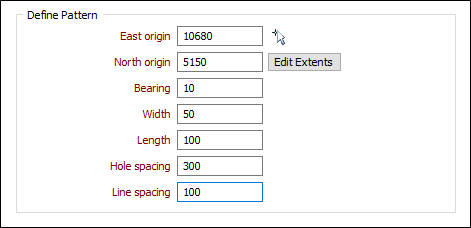

Определить схему

Нажмите на кнопку Править границы, чтобы свернуть форму и интерактивно отредактировать границу и ориентацию сети (схемы). Соответствующие значения в группе Определить схему будут обновлены.

Выбрать точку в Визексе

Нажмите на кнопку Выбрать точку в Визексе в группе Определить схему, чтобы интерактивно выбрать восточные и северные координаты. Восточные и Северные координаты в форме будут обновлены.

Исходные северные и восточные координаты

Укажите исходные северные и восточные координаты схемы (эта точка представляет юго-западный угол сети скважин).

Азимут

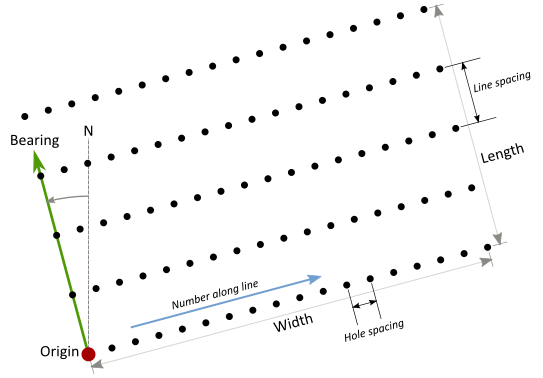

Введите Азимут от нулевого градуса (Север), чтобы сориентировать сетку скважин на основании геологии или предыдущих съемок. Просматривая данные вдоль азимута, можно видеть, что исходные координаты всегда находятся в левом нижнем углу, профили строятся слева направо, а каждый новый профиль располагается дальше предыдущего от исходных координат (как показано на рисунке ниже):

Ширина

Укажите ширину сетки (смотрите рисунок выше).

Длина

Введите расстояние от исходных координат для расчета скважин. Оно измеряется в направлении азимута (смотрите диаграмму выше).

Расстояние между скважинами

Укажите расстояние между скважинами вдоль профиля.

Расстояние между профилями

Укажите расстояние между профилями в направлении от начала координат.

Править границы

Нажмите на кнопку Править границы, чтобы свернуть диалоговое окно и откорректировать границы схемы. Если вы производите интерактивную корректировку границ в Визексе, значения в диалоговом окне обновляются.

Опции скважин

Формы

Нажмите на кнопку Формы, чтобы выбрать и открыть сохраненный набор форм или, если набор форм был загружен, сохранить текущий набор форм.

Запустить

Наконец, щелкните по кнопке Запустить для запуска функции.
