Преобразовать каркас

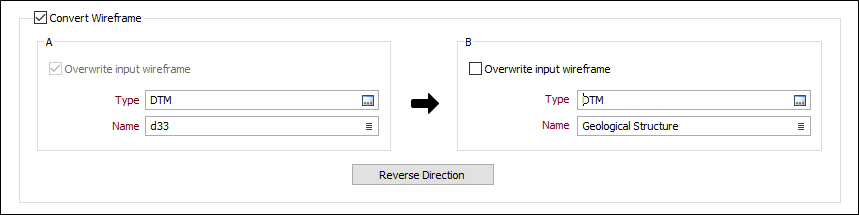

Во вкладке Преобразовать каркас, в форме Преобразование прямоугольных сетей, установите флажок Преобразовать каркас, чтобы преобразовать все точки каркаса и при необходимости записать их в каркас на выводе.

Перед тем как настроить параметры Преобразования каркаса, во вкладке Преобразование координат необходимо определить общие точки.

A

В группе настроек A вы можете выбрать тип каркаса для преобразования и указать имя.

Перезаписать вводный каркас

Если этот параметр выбран, детали вводного каркаса будут перезаписаны в месте назначения. Эта опция недоступна, если для преобразования задано направление по умолчанию из A в B.

Тип

Используйте поле Тип, чтобы выбрать тип каркаса, который нужно преобразовать. Откроется форма Выбрать имя каркаса, в которой будет доступно более одного имени.

Имя

Заполняется из параметров, выбранных в форме Выберите имя каркаса, если задан тип каркаса. Как вариант, укажите имя или выберите его в поле.

Изменить направление

Функция Изменить направление переключает направление преобразования каркаса с группы параметров в A на группу параметров B или наоборот.

B

В группе настроек В вы можете выбрать тип целевого каркаса и указать имя.

Перезаписать вводный каркас

Если этот параметр выбран, детали вводного типа каркаса будут перезаписаны в месте назначения. Если эта опция не выбрана, вам необходимо задать Тип и Имя.

Тип

Там, где это применимо, используйте это поле, чтобы выбрать тип каркаса для преобразования. Откроется форма Выбрать имя каркаса, в которой будет доступно более одного имени.

Имя

Заполняется параметром имени из формы Выбрать имя каркаса, если задан тип каркаса. Как вариант, укажите имя или выберите его в поле.
