Метки

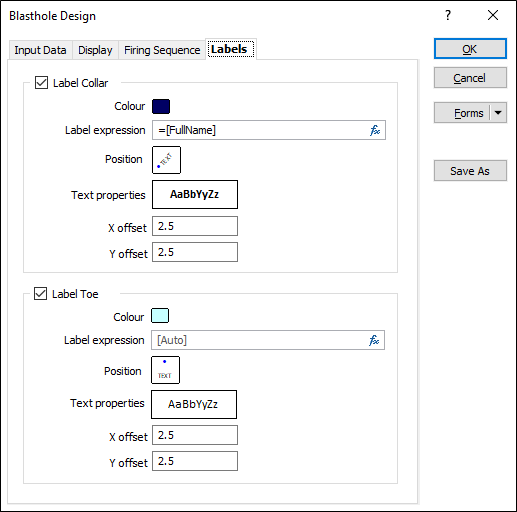

Используйте вкладку Метки, в диалоговом окне Проектирование скважин БВР, чтобы настроить внешний вид и положение метки для устья и/или подошвы каждой скважины.

Пометить устье

Выберите эту опцию, чтобы пометить устье каждой скважины.

Цвет

Двойным щелчком мыши (F3) выберите цвет, который будет применяться отображения устьев.

Выражение меток

Параметры, которые выражаются в виде переменной, имеют дополнительное поле ввода данных (сразу справа от обычного поля ввода данных), которое помечено символом f_x. Если вы указываете метку, поддерживаются динамические выражения полей. Смотрите: Редактор выражений

Расположение

Дважды щелкните по значку Расположение (позиция), чтобы определить способ размещения меток по отношению к каждому устью. Аннотацию можно расположить в одной из 12 позиций вокруг точки. Двойным щелчком левой кнопки мыши (F3) откройте диалоговое окно Размещение текста.

Свойства текста

Дважды щелкните левой кнопкой мыши по окну предварительного просмотра Свойства текста, чтобы выбрать шрифт и задать характеристики текста для меток.

Смещение XY

Используйте поля Смещение Х и Смещение Y для того, чтобы задать положение метки.

Пометить подошву

Выберите эту опцию, чтобы пометить подошву каждой скважины.
