Просмотр

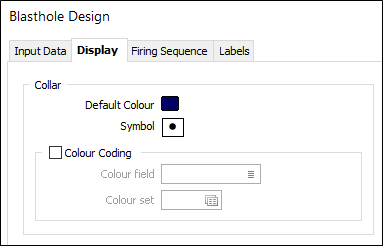

Используйте вкладку Опции просмотра в диалоговом окне Проектирование скважин БВР, чтобы настроить отображение устьев, траекторий и рядов взрывных скважин.
Устье
Двойным щелчком мыши (F3) выберите цвет по умолчанию, который будет использоваться для отображения устьев в случае, если набор цветов не задан.
Дважды щелкнув мышью, задайте символ для отображения устьев скважин. Можно выбрать символы из любого шрифта TrueType или OpenType.
Цветовая кодировка
Воспользуйтесь данной опцией, если вы намерены применить цветовую кодировку на основе поля цвета.
Выберите поле в файле базы данных, содержащее значения, которые определяют цветовую кодировку. Связанный с полем набор цветов применяется для цветовой кодировки текстовых значений или числовых диапазонов. Для каждой записи в этом файле цвет вывода на экран определяется значением в данном поле.
Двойным щелчком мыши (F3) выберите набор цветов, который будет использоваться для отображения данных. С помощью набора цветов задаются цвета для текстовых стрингов или числовых диапазонов. он определяет цвет для каждого значения в поле цвета. Щелкните правой кнопкой мыши (F4) и создайте новый или отредактируйте существующий набор цветов.

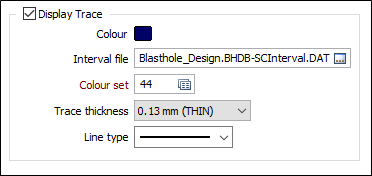

Показывать траекторию
Выберите данную опцию, если вы хотите вывести в просмотр траекторию скважины с заданными цветом, типом линии и толщиной.
Цвет
Двойным щелчком мыши (F3) выберите цвет, который будет использоваться для отображения траектории.
Файл интервалов
Чтобы применить цветовую кодировку к траектории, используя значения полей в Файле интервалов, введите (или дважды щелкните мышью, чтобы выбрать) имя файла. Если вы хотите использовать опцию Присвоить интервалы и предварительно просмотреть результат, необходимо задать Файл интервалов.
Набор цветов
Чтобы связать значения в Поле цвета со значениями в Наборе цветов, дважды щелкните левой кнопкой мыши (F3) и выберите набор, который будет использоваться для регулировки отображаемых цветов. Щелкните правой кнопкой мыши (или нажмите F4), чтобы создать или редактировать Набор цветов.
Тип линии
Выберите тип линии. Вы можете предварительно просмотреть тип линии в выпадающем списке. Вам предоставлен широкий выбор сплошных, точечных и пунктирных линий.
Толщина траекторий
Примите настройки по умолчанию или выберите толщину линии траектории из выпадающего списка. Вам предложен широкий выбор настраиваемых типов толщины (в миллиметрах).
Показывать ряды
Выберите цвет и тип линии для отображения рядов скважин БВР. Кроме этого вы можете указать, показывать или не показывать ряды по умолчанию. Если вы добавляете или редактируете ряд, в процессе редактирования ряды отображаются автоматически.
Цвет
Двойным щелчком мыши (F3) выберите цвет, который будет использоваться для отображения траектории.
Тип линии
Выберите тип линии. Вы можете предварительно просмотреть тип линии в выпадающем списке. Вам предоставлен широкий выбор сплошных, точечных и пунктирных линий.
Отображать только забой скважины
Расположение устья новой буровзрывной скважины не должно обязательно совпадать с расположением забоя скважины с вышележащего взрывного блока. Однако, иногда необходимо отображать забои скважин блока, который лежит выше текущего блока.
Если вы выбираете опцию Отображать только забой скважины, буровзрывные скважины из Файла ввода загружаются в слой, закрытый для редактирования, в котором видны только забои скважин. Более того, при настройке цвета отображения и радиуса забоев, вы можете указать смещение вдоль траектории. Для отображения перебура можно использовать постоянное значение смещения или поле смещения.
