Местоположение скважины

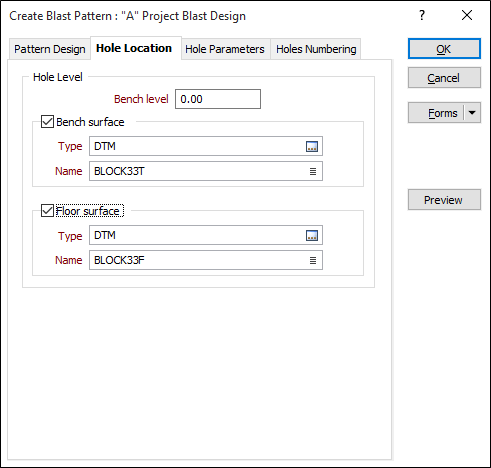

Используйте вкладку Местоположение скважины в форме, чтобы определить положение скважин.

Уровень скважины

Спроектированные буровзрывные скважины можно опустить на ЦМП выемочного (добычного) блока. Задайте параметры, чтобы определить положение скважин (глубина, перебур, диаметр, азимут и наклон).

Поверхность уступа и поверхность подошвы

Постоянная или изменяющаяся глубина скважин будет зависеть от выбранного режима.

Во вкладке Параметры скважины вы можете выбрать опцию Установленная глубина или Отметка подошвы.

Если вы выбрали опцию Поверхность уступа, скважины будут опускаться на эту поверхность; тем скважинам, которые нельзя опустить, будет присвоено значение Отметки уступа. То же самое будет происходить с Поверхностью подошвы и Отметкой подошвы.

Примечание: для создания схемы значение Отметки уступа должно быть выше, чем наибольшая высота Поверхности уступа (если поверхность уступа указана в качестве вводных данных).

В таблице ниже приводится результат сочетания различных поверхностей и уровней:

Комбинация	Уровень устья	Отметка подошвы	Глубина скважины
Отметка уступа и отметка подошвы	Константа	Константа	Константа
ЦМП уступа и Отметка подошвы	Переменная	Константа	Переменная
ЦМП уступа и ЦМП подошвы	Переменная	Переменная	Переменная ИЛИ Константа
Отметка уступа или ЦМП подошвы	Константа	Переменная	Переменная

Обратите внимание, что для Поверхности уступа и Поверхности подошвы можно указать один и тот же каркас.

Параметры скважины

Нумерация скважин

Предварительный просмотр

Нажмите на кнопку Предварительный просмотр, чтобы просмотреть границы схемы БВР, устья и траектории схемы, а также нумерацию скважин (если имеется).
