Создать схему БВР

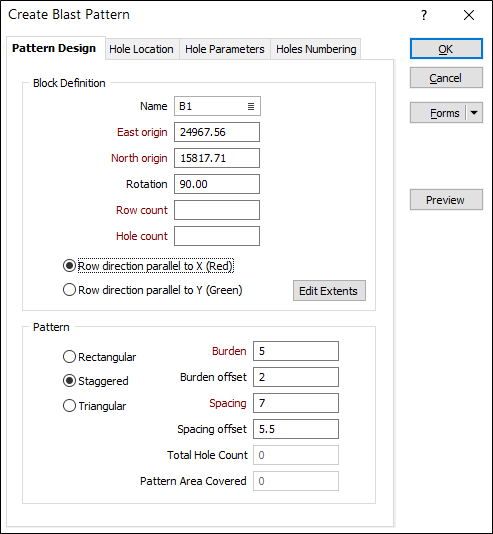

Во вкладке Горные работы | Проектирование ОГР, в группе Создать, нажмите на Сеть скважин, чтобы создать буровзрывные скважин по заданной схеме. В диалоговом окне Создать схему БВР настройте параметры, которые будут использованы для создания новой сети скважин БВР.

Если слой проекта скважин БВР еще не является активным, на экране появится окно Выберите активный слой.

Перейдите во вкладку Проектирование схемы БВР, в диалоговом окне Создать схему БВР, чтобы определить схему - обычную прямоугольную, треугольную или в шахматном порядке. Скважины можно ограничить контуром или стрингом (для создания непрямоугольной схемы взрывания).

Определение

Задайте Имя, Местоположение, Поворот и Направление схемы.

Имя

При создании схемы у вас имеется возможность указать имя блока. Если имя блока не указано, то имя активного блока (определенное на вкладке Данные ввода в форме Проектирование скважин БВР) автоматически присваивается новой схеме.

Если вы указываете имя существующего блока, это позволяет добавлять новые скважины в существующий блок.

Примечание: имя блока используется для идентификации скважин, соответствующих различным блокам в базе данных. Поэтому важно, чтобы все скважины содержали имя блока.

Местоположение

Задайте исходные восточные и северные координаты площади взрыва.

Вращение

Задайте поворот площади взрыва. Угол вращения начинается с 90°(расположение вправо) и измеряется против часовой стрелки.

Количество рядов и Количество скважин

Укажите количество рядов и скважин. Первоначально сетка создается с использованием фиксированного количества рядов и скважин, но ее можно отредактировать в интерактивном режиме в Визексе с помощью опции Править границы (см. ниже).

Направление рядов

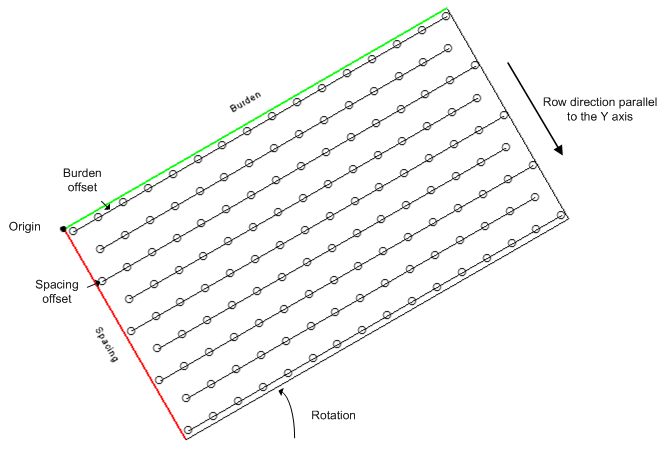

Выберите, будет ли направление рядов Закрытопараллельным оси X (по умолчанию) или Закрыто оси Y. В Визексе оси границы сети буровзрывных скважин имеют текстовые метки и выделены разными цветами.

  • Красный - это цвет для оси Х:
  • Зеленый - это цвет для оси Y:



Править границы

Нажмите на кнопку Править границы, чтобы свернуть диалоговое окно и откорректировать границы схемы. Если вы производите интерактивную корректировку границ в Визексе, значения в диалоговом окне обновляются.

Схема

Выберите схему расположения скважин - в прямоугольном, в треугольном или в шахматном порядке. Более эффективными схемами для взрыва обычно считается шахматный порядок или треугольник. Смотрите: Схемы

Отступ и расстояние

Расстояние между рядами скважин обычно равняется 20-35 размерам диаметра скважин, в зависимости от плотности пород и используемого взрывчатого вещества. Шаг (расстояние между скважинами в ряду) обычно равняется 1-1,8 размера расстояния между рядами скважин, при этом 1 используется в очень крепких породах, а 1,8 - в мягких. Смотрите: Расстояние между рядами скважин и шаг

Значения расстояний между рядами скважин и скважин в ряду не могут быть отрицательными или равными нулю.

Отступ от 1-го ряда скважин до бровки и Расстояние от крайних скважин по рядам до границы блока

Если вы не указываете Отступ от 1-го ряда скважин до бровки или Расстояние от крайних скважин по рядам до границы блока, тогда первая взрывная скважина будет иметь Восточные и Северные значения координат начальной границы.

Обратите внимание, что выводимая в отчет область схемы соответствует области, покрытой скважинами в схеме.

Если вы указываете значение Отступа от 1-го ряда скважин до бровки или Расстояния от крайних скважин по рядам до границы блока во вклакде Проектирование схемы БВР, границы автоматически корректируются следующим образом:

  • Если задано значение Отступа от 1-го ряда скважин до бровки, первый и последний ряд схемы корректируются таким образом, чтобы поддерживать это расстояние от прилегающих сторон сетки.

  • Если задано значение Расстояние от крайних скважин по рядам до границы, первая и последняя скважина в каждом ряду настраиваются на указанное расстояние от прилегающих концов схемы.

Общее количество скважин

Отображается общее количество скважин в схеме на основе параметров проекта. Значение будет обновляться по мере внесения изменений в параметры проекта.

Площадь покрытия схемой

Отображается общая площадь схемы на основе параметров проекта. Значение будет обновляться по мере внесения изменений в параметры проекта.

Предварительный просмотр

Нажмите на кнопку Предварительный просмотр, чтобы просмотреть границы схемы БВР, устья и траектории схемы, а также нумерацию скважин (если имеется).

ОК

После того как вы определите схему скважин БВР, укажете ее положение, параметры, нумерацию и просмотрите предварительный результат, нажмите на кнопку ОК для создания сетки.
