Скважины

Спроектировать искривленную скважину

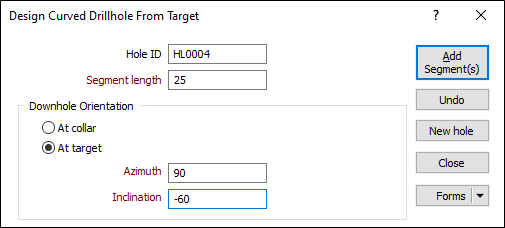

Во вкладке Скважины | Проектирование, в группе Проектирование, когда вы нажимаете на опцию От цели (с инклинометрией), чтобы указать целевое местоположение, а затем строите стринг траектории по направлению к устью, ориентацию траектории теперь можно задать относительно устья или относительно цели.



Визуализация скважин

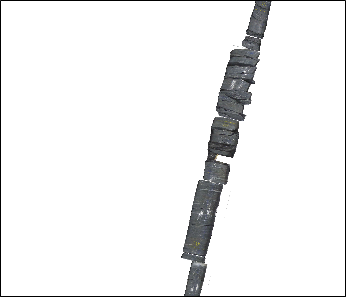

Вы можете выбрать опцию, чтобы вывести изображение скважин в виде панели рядом с траекторией. Панель, в данном случае, - это плоский вид данных изображения, ориентированный в соответствии с текущим направлением обзора.

Ширина панелей может быть рассчитана на основе диаметра скважин или на основе глубины каждого интервала, а также ширины и высоты каждого изображения.

Разрешение изображения

Изображения керна часто имеют очень высокое разрешение. Чтобы ускорить загрузку, вы можете использовать бегунок для установки разрешения этих изображений прямо в ходе работы. Разрешение экрана по умолчанию составляет 50% от исходного разрешения изображения. Обратите внимание, что основной файл изображения не изменяется.

Производительность

Чтобы повысить скорость отображения (производительности) слоя Визуализация скважин, вы можете использовать настройки производительности.

По содержанию (ГКЗ)

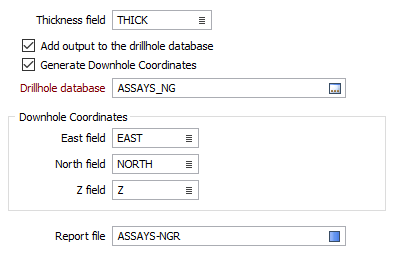

Во вкладке Вывод в форме По содержанию (ГКЗ) теперь можно выбрать параметр для автоматического добавления Файла интервалов, созданного процессом, в базу данных скважин.



Усовершенствования рабочего процесса

Во вкладках Ввод, Расчет композитов и Вывод, в диалоговом окне Расчет композитов вдоль скважин, были перемещены различные параметры и поля, чтобы улучшить интуитивно понятный рабочий процесс расчета композитов в Майкромайн.

Возможность Отменить/Повторить

В Колонку скважин добавлена возможность Отменить/Повторить действие. Функция активируется для работы с фрагментами заголовков и нижних колонтитулов, с ее помощью фиксируется перемещение и изменение размера фрагментов. Внесение изменений в колонку через форму очистит список действий функции отмены. Таким образом, при удалении фрагмента, на который имеется ссылка в списке опции Отменить, операции Отменить/Повторить не повлияют на фрагменты, которые больше не отображаются.
