Возможность определения протяженности по вертикали по данным инклинометрии

По умолчанию вертикальная граница диаграммы корреляции определяется путем просмотра устьев и забоя скважин в разрезе.

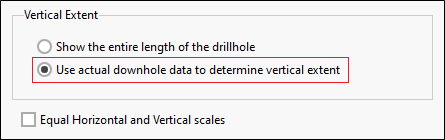

Опция Использовать данные инклинометрии для расчета протяженности по вертикали позволяет перезаписать это поведение, предписывая приложению Micromine Geobank использовать данные вдоль скважин для определения вертикальной протяженности. Таким образом, в разрез будет входить только предварительно определенный вертикальный поднабор данных скважины. Например, вы можете просмотреть разрез, на котором отображен только заданный пласт, включая предопределенные поля над и под пластом.

При сочетании этой опции с запросом по данным вдоль скважин, который извлекает вертикальный поднабор данных, разрез автоматически «увеличивает масштаб» этого поднабора.

Ниже показан разрез с отключенной и включенной опцией соответственно.

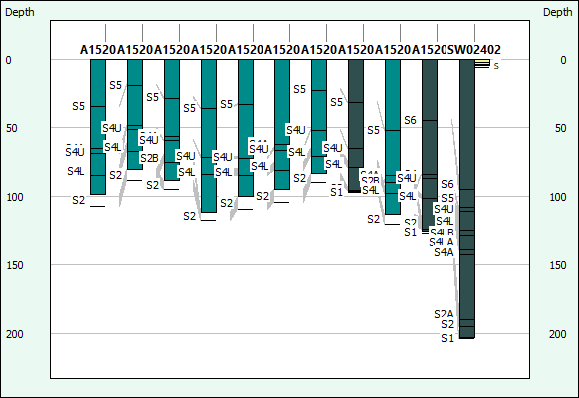

Если эта опция отключена (настройка по умолчанию), высотные отметки устьев и глубина забоев скважин будут использоваться для определения протяженности разреза по вертикали.

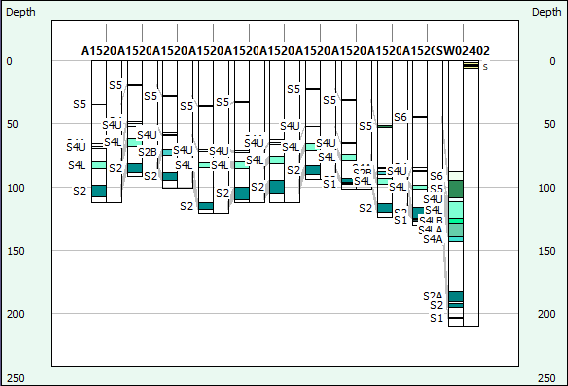

Если эта опция активна, вертикальные границы корректируются таким образом, чтобы включать только зону, представленную в данных скважин (в этом случае зону, простирающуюся не менее чем на 3 м выше и ниже пласта номер 4).

Аналогичный чертеж можно построить, создав «неверную» высоту устья и глубину забоя. Однако это будет возможно, только если вы открыли разрез из дерева объектов Micromine Geobank. Если разрез открывается из вида в плане, Micromine Geobank переопределяет набор данных устьев, возвращая исходную высотную отметку муфты и глубину забоя скважины из просмотра инклинометрии устьев.
